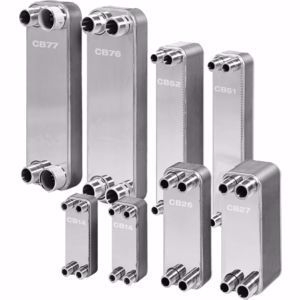

Alfa-Laval Plattenwärmetauscher CB112-30H, Art.Nr. : 3287108557

Artikelnummer: 3287108557

n = Plattenanzahl

Typ: CB112

Max./min. Auslegungstemperatur (°C): 225/-196

Max. Auslegungsdruck bei 150 °C (S3-S4/S1-S2) (bar) *: 32/32

Volumen/Kanal (S3-S4/S1-S2) (Liter): 0.18

Max. Durchfluss (S3-S4/S1-S2) (m3/h) **: 34/63

Höhe, a (mm): 618

Breite, b (mm): 191

Vertikaler Anschlussabstand, c (mm): 519

Horizontaler Anschlussabstand, d (mm): 92

Plattenpaketlänge, A (mm): (n x 2,05) + 15

Leergewicht (kg) ***: (n x 0,35) + 4,8

Standardanschluss, Außengewinde (Zoll): 3" Schweißung/2"

Plattenwerkstoff: AISI 316

Anschlusswerkstoff: AISI 316

Lötmaterial: Kupfer

Max. Plattenanzahl: 300
