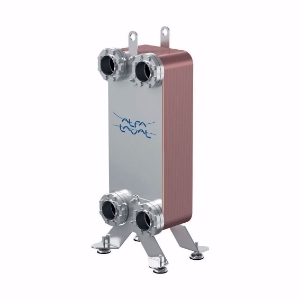

Alfa-Laval Plattenwärmetauscher CB200-100M, Art.Nr. : 3287070520

Artikelnummer: 3287070520

n = Plattenanzahl

Typ: CB200(CBH200)

Max./min. Auslegungstemperatur (°C): 225/-196

Max. Auslegungsdruck bei 150 °C (S3-S4/S1-S2) (bar) *: 26/26

Volumen/Kanal (S3-S4/S1-S2) (Liter): 0.51

Max. Durchfluss (S3-S4/S1-S2) (m3/h) **: 128

Höhe, a (mm): 740

Breite, b (mm): 323

Vertikaler Anschlussabstand, c (mm): 622

Horizontaler Anschlussabstand, d (mm): 205

Plattenpaketlänge, A (mm): (n x 2,7) + 11 / (n x 2,7) + 14)

Leergewicht (kg) ***: (n x 0,6) + 12 / (n x 0,6) + 14)

Standardanschluss, Außengewinde (Zoll): 3"

Plattenwerkstoff: AISI 316

Anschlusswerkstoff: AISI 316

Lötmaterial: Kupfer

Max. Plattenanzahl: 230
