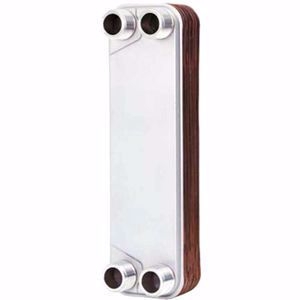

Alfa-Laval Plattenwärmetauscher gelötet CB20-24H(B21,B21), Art.Nr. : 3287000014

Artikelnummer: 3287000014

n = Plattenanzahl

Typ: CB20

Max./min. Auslegungstemperatur (°C): 225/-196

Max. Auslegungsdruck bei 150 °C (S3-S4/S1-S2) (bar) *: 16/16

Volumen/Kanal (S3-S4/S1-S2) (Liter): 0,028

Max. Durchfluss (S3-S4/S1-S2) (m3/h) **: 8.9

Höhe, a (mm): 324

Breite, b (mm): 94

Vertikaler Anschlussabstand, c (mm): 270

Horizontaler Anschlussabstand, d (mm): 46

Plattenpaketlänge, A (mm): (n x 1,5) + 8

Leergewicht (kg) ***: (n x 0,08) + 0,6

Standardanschluss, Außengewinde (Zoll): 1"

Plattenwerkstoff: AISI 316

Anschlusswerkstoff: AISI 316

Lötmaterial: Kupfer

Max. Plattenanzahl: 110
