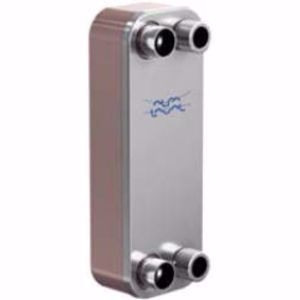

Alfa-Laval Plattenwärmetauscher gelötet CB30-100L (V22,V24), Art.Nr. : 3287083383

Artikelnummer: 3287083383

n = Plattenanzahl

Typ: CB30

Max./min. Auslegungstemperatur (°C): 225/-196

Max. Auslegungsdruck bei 150 °C (S3-S4/S1-S2) (bar) *: 36/36

Volumen/Kanal (S3-S4/S1-S2) (Liter): 0,054

Max. Durchfluss (S3-S4/S1-S2) (m3/h) **: 14.5

Höhe, a (mm): 313

Breite, b (mm): 113

Vertikaler Anschlussabstand, c (mm): 250

Horizontaler Anschlussabstand, d (mm): 50

Plattenpaketlänge, A (mm): (n x 2,31) + 13

Leergewicht (kg) ***: (n x 0,1) + 1,2

Standardanschluss, Außengewinde (Zoll): 1 1/4" / 1"

Plattenwerkstoff: AISI 316

Anschlusswerkstoff: AISI 316

Lötmaterial: Kupfer

Max. Plattenanzahl: 150

L0063.322
