Hersteller: Alfa Laval

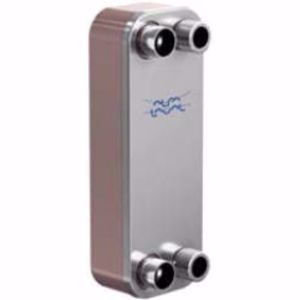

Alfa-Laval Plattenwärmetauscher gelötet CB30-10H (V22,V24), Art.Nr. : 3287083361

CHF 747.00
CHF 410.85

Artikelnummer: 3287083361

n = Plattenanzahl

Typ: CB30

Max./min. Auslegungstemperatur (°C): 225/-196

Max. Auslegungsdruck bei 150 °C (S3-S4/S1-S2) (bar) *: 36/36

Volumen/Kanal (S3-S4/S1-S2) (Liter): 0,054

Max. Durchfluss (S3-S4/S1-S2) (m3/h) **: 14.5

Höhe, a (mm): 313

Breite, b (mm): 113

Vertikaler Anschlussabstand, c (mm): 250

Horizontaler Anschlussabstand, d (mm): 50

Plattenpaketlänge, A (mm): (n x 2,31) + 13

Leergewicht (kg) ***: (n x 0,1) + 1,2

Standardanschluss, Außengewinde (Zoll): 1 1/4" / 1"

Plattenwerkstoff: AISI 316

Anschlusswerkstoff: AISI 316

Lötmaterial: Kupfer

Max. Plattenanzahl: 150

L0063.300

Artikelnummer: 3287083361

Wärmequelle : Solar

Leistung : 9 kW

Temp. Primär : 55 → 45 °C

Temp. Sekundär : 35 → 45 °C

Druckverlust max : 20 kPa

Gewicht : 3,5 kg

Durchfluss Primärseite : 517 kg/h

Durchfluss Sekundärseite : 776 kg/h

Anschluss Primärseite : ISO-G 1" Außengewinde

Anschluss Sekundärseite : ISO-G 1 1/4" Außengewinde

Tiefe : 81 mm

Breite : 113 mm

Höhe : 313 mm

*
*
*
