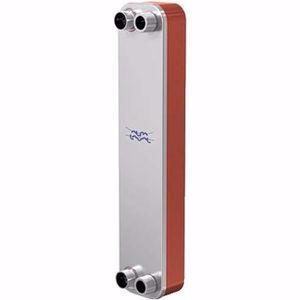

Alfa-Laval Plattenwärmetauscher gelötet CB60-100L (V22, V24), Art.Nr. : 3287101492

Artikelnummer: 3287101492

n = Plattenanzahl

Typ: CB60

Max./min. Auslegungstemperatur (°C): 175/-196

Max. Auslegungsdruck bei 150 °C (S3-S4/S1-S2) (bar) *: 36/36

Volumen/Kanal (S3-S4/S1-S2) (Liter): 0,103 (H) 6)

Max. Durchfluss (S3-S4/S1-S2) (m3/h) **: 14.5

Höhe, a (mm): 527

Breite, b (mm): 113

Vertikaler Anschlussabstand, c (mm): 466

Horizontaler Anschlussabstand, d (mm): 50

Plattenpaketlänge, A (mm): (n x 2,35) + 13

Leergewicht (kg) ***: (n x 0,18) + 2,1

Standardanschluss, Außengewinde (Zoll): 1 1/4" / 1"

Plattenwerkstoff: AISI 316

Anschlusswerkstoff: AISI 316

Lötmaterial: Kupfer

Max. Plattenanzahl: 150
