Hersteller: Alfa Laval

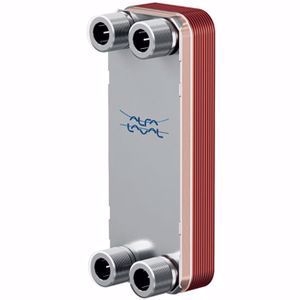

Alfa-Laval Plattenwärmetauscher gelötet CBH16-41H, Art.Nr. : 3287087074

CHF 1’019.10
CHF 631.85

Artikelnummer: 3287087074

n = Plattenanzahl

Typ: CBH16

Max./min. Auslegungstemperatur (°C): 225/-160

Max. Auslegungsdruck bei 150 °C (S3-S4/S1-S2) (bar) *: 32/32

Volumen/Kanal (S3-S4/S1-S2) (Liter): 0,027 (H) 4)

Max. Durchfluss (S3-S4/S1-S2) (m3/h) **: 3.6

Höhe, a (mm): 211

Breite, b (mm): 74

Vertikaler Anschlussabstand, c (mm): 172

Horizontaler Anschlussabstand, d (mm): 40

Plattenpaketlänge, A (mm): (n x 2,16) + 8

Leergewicht (kg) ***: (n x 0,04) + 0,27

Standardanschluss, Außengewinde (Zoll): 3/4"

Plattenwerkstoff: AISI 316

Anschlusswerkstoff: AISI 316

Lötmaterial: Kupfer

Max. Plattenanzahl: 60

L0063.105

Artikelnummer: 3287087074

Wärmequelle : Kessel

Leistung : 34 kW

Temp. Primär : 70 → 50 °C

Temp. Sekundär : 35 → 45 °C

Druckverlust max : 20 kPa

Gewicht : 2,2 kg

Durchfluss Primärseite : 1466 kg/h

Durchfluss Sekundärseite : 2931 kg/h

Anschluss Primärseite : ISO-G 3/4" Außengewinde

Anschluss Sekundärseite : ISO-G 3/4" Außengewinde

Tiefe : 114 mm

Breite : 74 mm

Höhe : 210 mm

*
*
*

Wärmequelle : Kessel

Leistung : 34 kW

Temp. Primär : 70 → 50 °C

Temp. Sekundär : 35 → 45 °C

Druckverlust max : 20 kPa

Gewicht : 2,2 kg

Durchfluss Primärseite : 1466 kg/h

Durchfluss Sekundärseite : 2931 kg/h

Anschluss Primärseite : ISO-G 3/4" Außengewinde

Anschluss Sekundärseite : ISO-G 3/4" Außengewinde

Tiefe : 114 mm

Breite : 74 mm

Höhe : 210 mm
