Hersteller: Alfa Laval

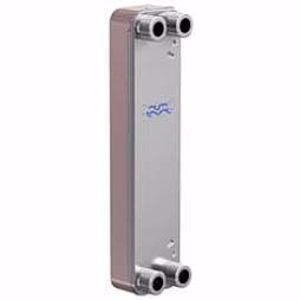

Alfa-Laval Plattenwärmetauscher gelötet CBH18-23H, Art.Nr. : 3287101628

CHF 747.00
CHF 463.15

Artikelnummer: 3287101628

n = Plattenanzahl

Typ: CBH18

Max./min. Auslegungstemperatur (°C): 150/-50

Max. Auslegungsdruck bei 150 °C (S3-S4/S1-S2) (bar) *: 32/32

Volumen/Kanal (S3-S4/S1-S2) (Liter): 0,038 (H) 5)

Max. Durchfluss (S3-S4/S1-S2) (m3/h) **: 3.6

Höhe, a (mm): 316

Breite, b (mm): 74

Vertikaler Anschlussabstand, c (mm): 278

Horizontaler Anschlussabstand, d (mm): 40

Plattenpaketlänge, A (mm): (n x 2,16) + 8

Leergewicht (kg) ***: (n x 0,07) + 0,4

Standardanschluss, Außengewinde (Zoll): 3/4"

Plattenwerkstoff: AISI 316

Anschlusswerkstoff: AISI 316

Lötmaterial: Kupfer

Max. Plattenanzahl: 60

L0063.113

Artikelnummer: 3287101628

Wärmequelle : Kessel

Leistung : 10 kW

Temp. Primär : 80 → 60 °C

Temp. Sekundär : 55 → 75 °C

Druckverlust max : 20 kPa

Gewicht : 2 kg

Durchfluss Primärseite : 431 kg/h

Durchfluss Sekundärseite : 431 kg/h

Anschluss Primärseite : ISO-G 3/4" Außengewinde

Anschluss Sekundärseite : ISO-G 3/4" Außengewinde

Tiefe : 76 mm

Breite : 74 mm

Höhe : 316 mm

*
*
*

Wärmequelle : Kessel

Leistung : 10 kW

Temp. Primär : 80 → 60 °C

Temp. Sekundär : 55 → 75 °C

Druckverlust max : 20 kPa

Gewicht : 2 kg

Durchfluss Primärseite : 431 kg/h

Durchfluss Sekundärseite : 431 kg/h

Anschluss Primärseite : ISO-G 3/4" Außengewinde

Anschluss Sekundärseite : ISO-G 3/4" Außengewinde

Tiefe : 76 mm

Breite : 74 mm

Höhe : 316 mm
