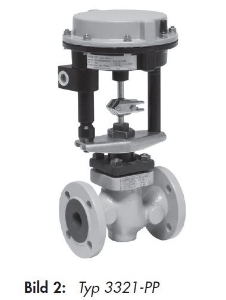

Bild von SAMSON Ventil Typ 3321 Typenblatt T 8111 / 8112, DN100, korrosionsfester Stahlguss, 1349383
Hersteller: Samson , Samson

SAMSON Ventil Typ 3321 Typenblatt T 8111 / 8112, DN100, korrosionsfester Stahlguss, 1349383

CHF 6’642.10
CHF 6’310.00

Artikelnummer: 1349383

Für Maschinen- und Anlagenbau

Herstellertyp: 3321

Typenblatt T 8111 / T 8112

Nennweite: DN 100

Nennweite: NPS 4

Nenndruck: Class 150

Kvs-Wert normal: 160 m³/h

Kvs-Wert sonder: 40 m3/h

Cv-Wert normal: 190 m3/h

Cv-Wert sonder: 47 m3/h

Kennlinie: gleichprozentig

max. zul. Differenzdruck: siehe Unterlagen

Nennhub: 30

Max. Temp: -10...+300 °C

Anbauart: Antrieb Typ 3371

Gehäusewerkstoffe: korrosionsfester Stahlguss,A 351 CF8M

Worldwide shipping possible. Requests to E-Mail info@hlkshop.ch

Artikelnummer: 1349383

Siehe Link:

http://www.samson.de/pdf_de/t81110de.pdf

http://www.samson.de/pdf_de/t81120de.pdf  - ANSI-Ausführung



Anwendung



Stellventil für den Maschinen- und Anlagenbau

Für flüssige und gasförmige Medien sowie Wasserdampf

Nennweite DN 15 bis 100 sowie NPS ½ bis 4

Nenndruck PN 10 bis 40 sowie ANSI Class 150 und 300

Temperaturbereich −10 bis 300 °C sowie 14 bis 570 °F

Ventil und Antrieb werden getrennt geliefert





*
*
*

Siehe Link:

http://www.samson.de/pdf_de/t81110de.pdf

http://www.samson.de/pdf_de/t81120de.pdf  - ANSI-Ausführung



Anwendung



Stellventil für den Maschinen- und Anlagenbau

Für flüssige und gasförmige Medien sowie Wasserdampf

Nennweite DN 15 bis 100 sowie NPS ½ bis 4

Nenndruck PN 10 bis 40 sowie ANSI Class 150 und 300

Temperaturbereich −10 bis 300 °C sowie 14 bis 570 °F

Ventil und Antrieb werden getrennt geliefert
