Hersteller: Siemens

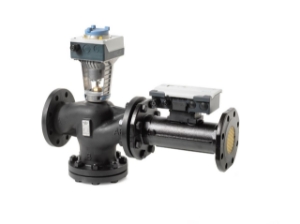

Siemens Intelligent Valve DN 65 als sensorgeführtes druckunabhängiges Regelventil PN16 mit Flanschanschluss, Art.Nr.: EVF4U20E065

CHF 3’891.60
CHF 2’918.70

Artikelnummer: EVF4U20E065

EVF4U20E065 | S55300-M106

Nenndruck / PN Klasse: PN 16

Betriebsspannung: AC 24 V, DC 24 V

Frequenz: 50 Hz

Leistungsaufnahme: 14 VA / 6,25 W

Kommunikation: Ethernet - BACnet IP , Ethernet - Cloud , RS485 - Modbus RTU

Universal-Eingänge: 2

Universal-Eingänge Signal: Pt1000 , LG-Ni1000 , DC 0…10 V, DC 2…10 V, 4…20 mA

Analog-Ausgänge Signal: DC 2...10 V, DC 0...10 V, DC 4...20 mA

Analog-Eingänge Anzahl: 2

Analog-Eingänge Signal: Pt1000

DN: 65

Volumendurchfluss V: 30 m³/h

Volumendurchfluss Vmin: 10 m³/h

Δpmax: 600 kPa

Messgenauigkeit: Volumen-Durchfluss: +/- 2% (25...100% V100) , Temperaturdifferenz (bei 20°C): +/- 0.2 K

Regelgenauigkeit Volumendurchfluss: +/- 5 % (25...100 % V100)

kvs: 55 m³/h

Stellverhältnis: 1:100

Leckrate: 0.03 % vom kvs-Wert

Ventilkennlinie: wählbar

Medium: Warmwasser , Heisswasser , Kaltwasser

Mediumstemperatur: 1…120 °C

Betriebsdruck zulässig: 1500 kPa

Werkstoff Ventilkörper: Stahlguss EN-GJL-250 / Messing CC770S

Werkstoff Innengarnitur: Rostfreier Stahl

SAX..: Δpmax: 600 kPa

SAX..: Δps: 1600 kPa

Artikelnummer: EVF4U20E065

RS485 für Modbus RTU Integration z.B. in Climatix

Ethernet Daisychain für BACnet IP integration in Desigo

Cloud Einbindung für erweiterte Funktionen mit einer Auswahl von Software-als-Service (SaaS)-Paketen wie z.B. dem Building Operator – einer cloudbasierten Applikation zur Fernüberwachung und -steuerung des gesamten Gebäudebestandes

Spannungsversorgung AC/DC 24 V

Stellsignal analog DC0/2..10V o. 4..20mA

Flanschanschlüsse nach ISO 7005-1

Lüftungs- und Klimaanlagen zum wasserseitigen Regeln und zum automatischen hydraulischen Abgleich

Für Kühl-, Kalt-, Warm- und Heisswasser in geschlossenen Kreisläufen

Volumendurchfluss 10'000…30'000 l/h

Beinhaltet folgende 7 Komponenten:

IntelligentValve Regler ASE4U10E / S55845-Z205

Durchflusssensor AVF4E065 / S55845-Z213

Hubregelventil VVF42.65KC / S55204-V182

Montageset ALF4E065 / S55845-Z218

Stellantrieb SAX61.03/HR / S55150-A142

Temperaturfühlerpaar EZU10-10025 / S55845-Z230

Edelstahl-Tauchhülsenpaar EZT-S100 / S55845-Z232

*
*
*

RS485 für Modbus RTU Integration z.B. in Climatix

Ethernet Daisychain für BACnet IP integration in Desigo

Cloud Einbindung für erweiterte Funktionen mit einer Auswahl von Software-als-Service (SaaS)-Paketen wie z.B. dem Building Operator – einer cloudbasierten Applikation zur Fernüberwachung und -steuerung des gesamten Gebäudebestandes

Spannungsversorgung AC/DC 24 V

Stellsignal analog DC0/2..10V o. 4..20mA

Flanschanschlüsse nach ISO 7005-1

Lüftungs- und Klimaanlagen zum wasserseitigen Regeln und zum automatischen hydraulischen Abgleich

Für Kühl-, Kalt-, Warm- und Heisswasser in geschlossenen Kreisläufen

Volumendurchfluss 10'000…30'000 l/h

Beinhaltet folgende 7 Komponenten:

IntelligentValve Regler ASE4U10E / S55845-Z205

Durchflusssensor AVF4E065 / S55845-Z213

Hubregelventil VVF42.65KC / S55204-V182

Montageset ALF4E065 / S55845-Z218

Stellantrieb SAX61.03/HR / S55150-A142

Temperaturfühlerpaar EZU10-10025 / S55845-Z230

Edelstahl-Tauchhülsenpaar EZT-S100 / S55845-Z232
