Für Kleinventile V..P45..
Elektromotorische Antriebe zur stetigen oder 3-Punkt-Regelung von Kleinventilen für Luftnachbehandlungsgeräte und Kühldecken. Mit Stellungsanzeige, Handverstellung und steckbarem Anschlusskabel 1,5 m. Automatische Hubanpassung und kraftabhängige Endabschaltung.
Zusatz Info
Befestigung auf Ventil: Überwurfmutter G¾"
SSB61.., SSB81.. sind CE, C-tick, UL und cUL approbiert.
Siemens Elektromotorischer Stellantrieb, 200 N, 5,5 mm, 1,5 m, AC/DC 24 V, DC 0...10 V, Art.Nr.: SSB61 - Nachfolgemodel SSB161.05HF
Artikelnummer: SSB61 - nich mehr lieferbat - es wird SSB161.05HF geliefert
SSB61 | BPZ:SSB61
Betriebsspannung: AC 24 V, DC 24 V
Stellkraft: 200 N
Hub: 5,5 mm
Stellsignal: DC 0...10 V
Leistungsaufnahme: 2,5 VA
Stellzeit: 75 s
Kabellänge: 1,5 m
Schutzart: IP40
Umgebungstemperatur Betrieb: 1...50 °C
Mediumstemperatur: 1…110 °C
Umgebungsfeuchte Betrieb: 5...85 % r.F.
Abmessungen (B x H x T): 83 x 81.4 x 48 mm
Montagelage: Stehend bis 90° geneigt
Hilfsschalter: 0
Farbe: Grau

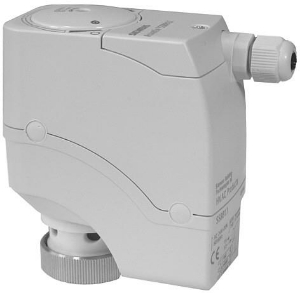

Siemens Elektromotorischer Stellantrieb, 200 N, 5,5 mm, 1,5 m, AC 230 V, 3P, Art.Nr.: SSB31
Artikelnummer: SSB31
SSB31 | BPZ:SSB31
Betriebsspannung: AC 230 V
Stellkraft: 200 N
Hub: 5,5 mm
Stellsignal: 3-Punkt
Leistungsaufnahme: 6 VA
Stellzeit: 150 s
Kabellänge: 1,5 m
Schutzart: IP40
Umgebungstemperatur Betrieb: 1...50 °C
Mediumstemperatur: 1…110 °C
Umgebungsfeuchte Betrieb: 5...85 % r.F.
Abmessungen (B x H x T): 83 x 81.4 x 48 mm
Montagelage: Stehend bis 90° geneigt
Hilfsschalter: 0
Farbe: Grau
Siemens Durchgangsventil, Aussengewinde, PN16, DN15, kvs 2,5, Art.Nr.: VVP47.15-2.5
Artikelnummer: VVP47.15-2.5
VVP47.15-2.5 | BPZ:VVP47.15-2.5
Hub: 2,5 mm
Leckrate: 0...0,05 % des kvs-Wertes
kvs: 2.5 m³/h
Medium: Wasser mit Frostschutz
Mediumstemperatur: 1…110 °C
Ventilkennlinie: Durchgang: linear , Bypass: linear
Stellverhältnis: 50:1
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Rotguss CC491K (Rg5)
Nenndruck / PN Klasse: PN 16
Anschluss-gewinde: G ¾" B
Werkstoff Innengarnitur: CrNi-Stahl/Messing
STP..: Δpmax: 150 kPa
STP..: Δps: 150 kPa
SFP../SSP..: Δps: 300 kPa
SFP../SSP..: Δpmax: 300 kPa
Siemens Durchgangsventil, Aussengewinde, PN16, DN20, kvs 4, Art.Nr.: VVP45.20-4
Artikelnummer: VVP45.20-4
VVP45.20-4 | BPZ:VVP45.20-4
Hub: 5,5 mm
Leckrate: 0...0,02 % des kvs-Wertes
DN: 20
kvs: 4 m³/h
Mediumstemperatur: 1…110 °C
Ventilkennlinie: Durchgang, bis kvs 6,3: gleichprozentig , Durchgang, ab kvs 10: linear
Stellverhältnis: Ab kvs>6,3: >100 , Bis kvs=6,3: >50
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Rotguss CC491K (Rg5)
Nenndruck / PN Klasse: PN 16
Anschluss-gewinde: G 1" B
Werkstoff Innengarnitur: CrNi-Stahl/Rg5/Messing
SSB..: Δpmax: 350 kPa
SSB..: Δps: 350 kPa
SSC..: Δps: 350 kPa
SSC..: Δpmax: 350 kPa
