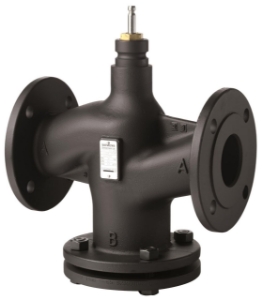

Bild von Siemens Durchgangsventil, Flansch, PN25, DN125, kvs 250, Art.Nr.: VVF53.125-250
Hersteller: Siemens , Siemens

Siemens Durchgangsventil, Flansch, PN25, DN125, kvs 250, Art.Nr.: VVF53.125-250

CHF 4’010.60
CHF 3’007.95

Artikelnummer: VVF53.125-250

VVF53.125-250 | S55208-V132

Hub: Bis DN 50: 20 mm, Ab DN 65: 40 mm

Leckrate: 0...0,01 % des kvs-Wertes

DN: 125

kvs: 250 m³/h

Mediumstemperatur: -20…220 °C

Ventilkennlinie: Gleichprozentig , kvs 250/400 linear

Stellverhältnis: DN 15, kvs ≤ 1,25 m³/h: >50 , DN 15...150: >100

Betriebsdruck zulässig: 2500 kPa

Werkstoff Ventilkörper: Grauguss EN-GJL-250

Werkstoff Innengarnitur: Nichtrostender Stahl

Nenndruck / PN Klasse: PN 25

Absolutdruck p1 Dampf: 1600 kPa abs

SAV..: Δpmax: 90 kPa

SAV..: Δps: 125 kPa

SKC..: Δpmax: 160 kPa

SKC..: Δps: 175 kPa

SKC.. Δpmax Dampf: 300 kPa

SKC.. Δps Dampf: 2500 kPa

Artikelnummer: VVF53.125-250

Mit Flanschanschluss nach ISO 7005

Für Kühl-, Kalt-, Warm- und Heisswasser, Solen, Wärmeträgeröle, Sattdampf und überhitzter Dampf in offenen und geschlossenen Kreisläufen

Zusatz Info

Bei Verwendung der Ventile der Baureihen V..F43.. und V..F53.. mit Stösselheizung sowie einer Mediumstemperatur unter -5 °C muss die Stösseldichtung ausgetauscht werden.

*
*
*
