Mit Flanschanschluss nach ISO 7005
Für Kühl-, Kalt-, Warm- und Heisswasser, Solen, Wärmeträgeröle, Sattdampf und überhitzter Dampf in offenen und geschlossenen Kreisläufen
Zusatz Info
Bei Verwendung der Ventile der Baureihen V..F43.. und V..F53.. mit Stösselheizung sowie einer Mediumstemperatur unter -5 °C muss die Stösseldichtung ausgetauscht werden.
Siemens Elektrohydraulischer Stellantrieb, 1000 N, 20 mm, AC 24 V, DC 0...10 V/DC 4...20 mA, Notstellfunktio, Art.Nr.: SKD62
Artikelnummer: SKD62
SKD62 | BPZ:SKD62
Betriebsspannung: AC 24 V
Stellsignal: DC 0...10 V, DC 4...20 mA, 0...1000 Ohm
Leistungsaufnahme: 14 VA
Stellkraft: 1000 N
Stellzeit: Öffnen: 30 s, Schliessen: 15 s
Hub: 20 mm
Notstellfunktion: Ja (15 s)
Stellungsrückmeldung: DC 0...10 V, DC 4...20 mA
Schutzart: IP54
Mediumstemperatur: -25…150 °C
Umgebungstemperatur Betrieb: -15...50 °C
Montagelage: Stehend bis liegend

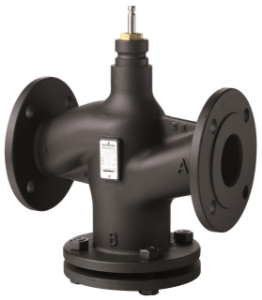

Siemens Durchgangsventil, Flansch, PN25, DN15, kvs 4, Art.Nr.: VVF53.15-4
Artikelnummer: VVF53.15-4
VVF53.15-4 | S55208-V114
Hub: Bis DN 50: 20 mm, Ab DN 65: 40 mm
Leckrate: 0...0,01 % des kvs-Wertes
DN: 15
kvs: 4 m³/h
Mediumstemperatur: -20…220 °C
Ventilkennlinie: Gleichprozentig , kvs 250/400 linear
Stellverhältnis: DN 15, kvs ≤ 1,25 m³/h: >50 , DN 15...150: >100
Betriebsdruck zulässig: 2500 kPa
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: Nichtrostender Stahl
Nenndruck / PN Klasse: PN 25 , PN 16
Absolutdruck p1 Dampf: 1600 kPa abs
SAX..: Δpmax: 1200 kPa
SAX..: Δps: 2500 kPa
SKD..: Δpmax: 1200 kPa
SKD..: Δps: 2500 kPa
SKB..: Δpmax: 1200 kPa
SKB..: Δps: 2500 kPa
SKD.. Δpmax Dampf: 1200 kPa
SKD.. Δps Dampf: 2500 kPa
SKB.. Δpmax Dampf: 1200 kPa
SKB.. Δps Dampf: 2500 kPa
