Hersteller: Siemens , Siemens

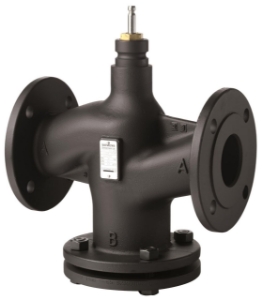

Siemens Durchgangsventil, Flansch, PN25, DN40, kvs 25, Art.Nr.: VVF53.40-25

CHF 748.30
CHF 561.25

Artikelnummer: VVF53.40-25

VVF53.40-25 | S55208-V126

Hub: Bis DN 50: 20 mm, Ab DN 65: 40 mm

Leckrate: 0...0,01 % des kvs-Wertes

DN: 40

kvs: 25 m³/h

Mediumstemperatur: -20…220 °C

Ventilkennlinie: Gleichprozentig , kvs 250/400 linear

Stellverhältnis: DN 15, kvs ≤ 1,25 m³/h: >50 , DN 15...150: >100

Betriebsdruck zulässig: 2500 kPa

Werkstoff Ventilkörper: Grauguss EN-GJL-250

Werkstoff Innengarnitur: Nichtrostender Stahl

Nenndruck / PN Klasse: PN 25 , PN 16

Absolutdruck p1 Dampf: 1600 kPa abs

SAX..: Δpmax: 500 kPa

SAX..: Δps: 550 kPa

SAV..: Δpmax: 1150 kPa

SAV..: Δps: 1250 kPa

SKD..: Δpmax: 650 kPa

SKD..: Δps: 750 kPa

SKB..: Δpmax: 1200 kPa

SKB..: Δps: 2000 kPa

SKD.. Δpmax Dampf: 1000 kPa

SKD.. Δps Dampf: 2500 kPa

SKB.. Δpmax Dampf: 1200 kPa

SKB.. Δps Dampf: 2500 kPa

Artikelnummer: VVF53.40-25

Mit Flanschanschluss nach ISO 7005

Für Kühl-, Kalt-, Warm- und Heisswasser, Solen, Wärmeträgeröle, Sattdampf und überhitzter Dampf in offenen und geschlossenen Kreisläufen

Zusatz Info

Bei Verwendung der Ventile der Baureihen V..F43.. und V..F53.. mit Stösselheizung sowie einer Mediumstemperatur unter -5 °C muss die Stösseldichtung ausgetauscht werden.

*
*
*
