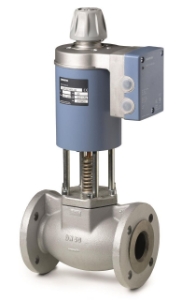

Artikelnummer: MVF461H25-8
MVF461H25-8 | BPZ:MVF461H25-8
Nenndruck / PN Klasse: PN 16
Betriebsspannung: AC 24 V, DC 24 V
Leistungsaufnahme: 33 VA
Stellsignal: DC 0...10 V, DC 2...10 V, DC 0...20 mA, DC 4...20 mA, DC 0...20 V Phs
Stellzeit: < 2 s
Notstellfunktion: A-> AB geschlossen
Stellungsrückmeldung: DC 0...10 V, DC 2...10 V, DC 0...20 mA, DC 4...20 mA
Schutzart: IP31
Umgebungstemperatur Betrieb: -5…45 °C
Montagelage: Stehend bis liegend
Betriebsdruck zulässig: Wasser < 120 °C: 1600 kPa Wasser > 120 °C: 1300 kPa Sattdampf: 900 kPa
Leckrate: < 0,05 % des kvs-Werts
Absolutdruck p1 Dampf: 900 kPa abs
Mediumstemperatur: 1…180 °C; 34…356 ºF
Medium: Dampf , Wasser , Saturated steam
Ventilkennlinie: Gleichprozentig , Linear
Hubauflösung ΔH/H100: 1:1000
Werkstoff Ventilkörper: Sphäroguss EN-GJS-400-18-LT
Werkstoff Innengarnitur: CrNi-Stahl
Δpmax: 1000 kPa
Δps: 1000 kPa
Abmessungen (B x H x T): 196 x 403.5 x 115 mm
kvs: 8 m³/h
DN: 25
