Ventilseitig mit zylindrischem Gewinde nach ISO 228-1. Rohrseitig mit konischem R-Innen- oder zylindrischen Rp-Aussengewinde nach ISO 7-1.

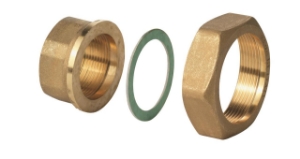

Jedes Set ALG..2 besteht aus 2 Überwurfmuttern, 2 Einlegemuttern und 2 Flachdichtungen.
Zusatz Info
Rohrseitig mit Aussengewinde.
Für die Ventile VMP45.. und VMP47.. sind jeweils zwei 2-er Sets zu bestellen.
Siemens Durchgangsventil, Aussengewinde, PN16, DN10, kvs 0,63, Art.Nr.: VVP45.10-0.63
Artikelnummer: VVP45.10-0.63
VVP45.10-0.63 | BPZ:VVP45.10-0.63
Hub: 5,5 mm
Leckrate: 0...0,02 % des kvs-Wertes
DN: 10
kvs: 0.63 m³/h
Mediumstemperatur: 1…110 °C
Ventilkennlinie: Durchgang, bis kvs 6,3: gleichprozentig , Durchgang, ab kvs 10: linear
Stellverhältnis: Ab kvs>6,3: >100 , Bis kvs=6,3: >50
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Rotguss CC491K (Rg5)
Nenndruck / PN Klasse: PN 16
Anschluss-gewinde: G ½" B
Werkstoff Innengarnitur: CrNi-Stahl/Rg5/Messing
SSB..: Δpmax: 400 kPa
SSB..: Δps: 725 kPa
Siemens Luftkanaltemperaturregler, AC 24 V, 2 Ausgänge DC 0…10 V, Art.Nr.: RLM162
Artikelnummer: RLM162
RLM162 | BPZ:RLM162
Betriebsspannung: AC 24 V
Frequenz: 50/60 Hz
Leistungsaufnahme: 2 VA
Sollwertkorrekturbereich: 0…10 K
Sollwerteinstellbereich: 0...50 °C
Analog-Ausgänge Anzahl: 2
Analog-Ausgänge Signal: DC 0...10 V
Analog-Ausgänge Strom: Max. 1 mA
Digital-Eingänge Kontaktabfrage: DC 3...6 mA, DC 6...15 V
Digital-Ausgänge Anzahl: 1
Relais-Ausgänge: Potentialfreier Schliesskontakt
Relais-Ausgänge Schaltspannung: AC 24...230 V
Relais-Ausgänge Schaltstrom: 2 A
Digital-Ausgänge Schaltspannung: -
Digital-Ausgänge Schaltstrom: -
Rutenlänge: 400 mm
Befestigungsart: Flansch
Schutzart: IP65
Abmessungen (B x H x T): 125 × 152 × 78 mm
Siemens Durchgangsventil, Aussengewinde, PN16, DN15, kvs 2,5, Art.Nr.: VVP47.15-2.5
Artikelnummer: VVP47.15-2.5
VVP47.15-2.5 | BPZ:VVP47.15-2.5
Hub: 2,5 mm
Leckrate: 0...0,05 % des kvs-Wertes
kvs: 2.5 m³/h
Medium: Wasser mit Frostschutz
Mediumstemperatur: 1…110 °C
Ventilkennlinie: Durchgang: linear , Bypass: linear
Stellverhältnis: 50:1
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Rotguss CC491K (Rg5)
Nenndruck / PN Klasse: PN 16
Anschluss-gewinde: G ¾" B
Werkstoff Innengarnitur: CrNi-Stahl/Messing
STP..: Δpmax: 150 kPa
STP..: Δps: 150 kPa
SFP../SSP..: Δps: 300 kPa
SFP../SSP..: Δpmax: 300 kPa
Siemens Durchgangsventil, Aussengewinde, PN16, DN10, kvs 1,6, Art.Nr.: VVP47.10-1.6
Artikelnummer: VVP47.10-1.6
VVP47.10-1.6 | BPZ:VVP47.10-1.6
Hub: 2,5 mm
Leckrate: 0...0,05 % des kvs-Wertes
kvs: 1.6 m³/h
Medium: Wasser mit Frostschutz
Mediumstemperatur: 1…110 °C
Ventilkennlinie: Durchgang: linear , Bypass: linear
Stellverhältnis: 50:1
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Rotguss CC491K (Rg5)
Nenndruck / PN Klasse: PN 16
Anschluss-gewinde: G ½" B
Werkstoff Innengarnitur: CrNi-Stahl/Messing
STP..: Δpmax: 150 kPa
STP..: Δps: 150 kPa
SFP../SSP..: Δps: 300 kPa
SFP../SSP..: Δpmax: 300 kPa
Siemens Elektromotorischer Stellantrieb, 160 N, 2,5 mm, 1,5 m, AC/DC 24 V, DC 0...10 V, Art.Nr.: SSP61 - Nachfolgemodel SSF161.05HF
Artikelnummer: SSP61
Nachfolgemodel SSF161.05HF
SSP61 | BPZ:SSP61
Stellkraft: 160 N
Betriebsspannung: AC/DC 24 V
Hub: 2,5 mm, max. 5,5 mm
Stellsignal: DC 0...10 V
Nennhub: 2,5 mm
Leistungsaufnahme: 2,5 VA
Schutzart: IP40
Umgebungstemperatur Betrieb: 1...50 °C
Mediumstemperatur: 1…110 °C
Montagelage: Stehend bis 90° geneigt
Hilfsschalter: 0
Farbe: Weiss/Grau
