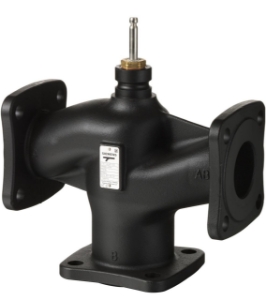

Bild von Siemens Dreiwegventil, Flansch, PN16, DN100, kvs 125, Art.Nr.: VXF42.100-125
Hersteller: Siemens , Siemens

Siemens Dreiwegventil, Flansch, PN16, DN100, kvs 125, Art.Nr.: VXF42.100-125

CHF 1’769.00
CHF 1’326.75

Artikelnummer: VXF42.100-125

VXF42.100-125 | S55204-V142

Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm

Leckrate: 0...0,02 % des kvs-Wertes

Leckrate Bypass: 0,5...2 % des kvs-Wertes

DN: 100

kvs: 125 m³/h

Mediumstemperatur: -10…150 °C

Ventilkennlinie: Durchgang: gleichprozentig , Durchgang: kvs 250/400 linear , Bypass: linear

Stellverhältnis: DN 15 .. 25: >50 , DN 32...150: >100

Betriebsdruck zulässig: 1600 kPa

Werkstoff Ventilkörper: Grauguss EN-GJL-250

Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5

Nenndruck / PN Klasse: PN 16

SAV..: Δpmax: 125 kPa

SKC..: Δpmax: 250 kPa

Artikelnummer: VXF42.100-125

Mit Flanschanschluss nach ISO 7005

Für Kalt-, Warm- und Heisswasser und Solen in geschlossenen Kreisläufen

*
*
*

Mit Flanschanschluss nach ISO 7005

Für Kalt-, Warm- und Heisswasser und Solen in geschlossenen Kreisläufen
