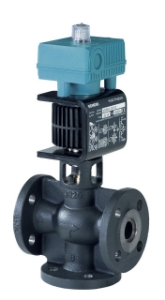

Hersteller: Siemens , Siemens

Siemens Misch-/Durchgangs-Magnetventil, Flansch, PN16, DN65, kvs 50, AC / DC 24 V, DC 0/2...10 V / 4...20 mA, Art.Nr.: MXF461.65-50

CHF 2’565.90
CHF 1’924.45

Artikelnummer: MXF461.65-50

MXF461.65-50 | BPZ:MXF461.65-50

Nenndruck / PN Klasse: PN 16

Betriebsspannung: AC / DC 24 V

Leistungsaufnahme: 46 VA

Stellsignal: DC 0...10 V, DC 2...10 V, DC 4...20 mA

Stellzeit: <2 s

Notstellfunktion: A->AB geschlossen

Stellungsrückmeldung: DC 0...10 V

Schutzart: IP54

Umgebungstemperatur Betrieb: -5...45 °C

Montagelage: Stehend bis liegend

Betriebsdruck zulässig: 1000 kPa

Leckrate: < 0,02 % des kvs-Wertes

Leckrate Bypass: < 0,2 % des kvs-Wertes

Mediumstemperatur: 1…130 °C

Ventilkennlinie: Gleichprozentig , Linear

Hubauflösung ΔH/H100: 1:1000

Werkstoff Ventilkörper: Grauguss EN-GJL-250

Werkstoff Innengarnitur: CrNi-Stahl/Messing

Δpmax: 300 kPa

Δps: 300 kPa

kvs: 50 m³/h

DN: 65

Artikelnummer: MXF461.65-50

Misch- bzw. Durchgangsventile PN 16 mit Magnetantrieb zur stetigen Regelung von Kalt- und Warmwasseranlagen in geschlossenen Kreisläufen. Mit Stellungsregelung, Stellungsrückmeldung, Notstellfunktion, Handverstellung.

Zusatz Info

Beim Einsatz als Durchgangsventil ist Eingang B (2) durch den Blindflansch Z155/.. zu verschliessen.

MXF461..P Ventile für mineralölhaltige Medien (Datenblatt N4455)

MXF461.. Ventile sind UL approbiert

Warnung

ACHTUNG!

Das Ventil darf nur als Misch- oder Durchgangsventil, nicht als Verteilventil eingesetzt werden.

*
*
*

Misch- bzw. Durchgangsventile PN 16 mit Magnetantrieb zur stetigen Regelung von Kalt- und Warmwasseranlagen in geschlossenen Kreisläufen. Mit Stellungsregelung, Stellungsrückmeldung, Notstellfunktion, Handverstellung.

Zusatz Info

Beim Einsatz als Durchgangsventil ist Eingang B (2) durch den Blindflansch Z155/.. zu verschliessen.

MXF461..P Ventile für mineralölhaltige Medien (Datenblatt N4455)

MXF461.. Ventile sind UL approbiert

Warnung

ACHTUNG!

Das Ventil darf nur als Misch- oder Durchgangsventil, nicht als Verteilventil eingesetzt werden.
