Hersteller: Siemens , Siemens

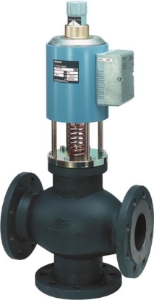

Siemens Misch-/Durchgangs-Magnetventil, Flansch, PN16, DN100, kvs 130, AC 24 V, DC 0/2...10 V / 4…20 mA, Art.Nr.: M3P100FY

CHF 4’338.20
CHF 3’253.65

Artikelnummer: M3P100FY

M3P100FY | BPZ:M3P100FY

Nenndruck / PN Klasse: PN 16

Betriebsspannung: AC 24 V

Leistungsaufnahme: 120 VA

Stellsignal: DC 0...10 V, DC 4...20 mA

Stellzeit: Schliessen: <2 s

Notstellfunktion: 1->3 geschlossen

Stellungsrückmeldung: DC 0...10 V

Schutzart: IP31

Umgebungstemperatur Betrieb: 2…50 °C

Montagelage: Stehend bis liegend

Leckrate: < 0,05 % des kvs-Wertes

Leckrate Bypass: ca. 2 % des kvs-Wertes

Mediumstemperatur: 2…120 °C; 35…248 ºF

Medium: Wasser

Ventilkennlinie: Linear

Hubauflösung ΔH/H100: 1:1000

Werkstoff Ventilkörper: Grauguss EN-GJL-HB215

Werkstoff Innengarnitur: CrNi-Stahl/Messing

Δpmax: 200 kPa

Δps: 200 kPa

Abmessungen (B x H x T): 350 x 730 x 220 mm

kvs: 130 m³/h

DN: 100

Artikelnummer: M3P100FY

Misch- bzw. Durchgangsventile mit Magnetantrieb zur stetigen Regelung von Kalt- und Warmwasseranlagen in geschlossenen Kreisläufen. Flanschausführung, mit Stellungsregelung, Stellungsrückmeldung, Notstellfunktion, Handverstellung.

Zusatz Info

Beim Einsatz als Durchgangsventil ist Eingang B (2) durch den Blindflansch Z155/.. zu verschliessen.

M3P..FYP für mineralölhaltige Medien (Datenblatt N 4454)

Warnung

ACHTUNG!

Das Ventil darf nur als Misch- oder Durchgangsventil, nicht als Verteilventil eingesetzt werden.

*
*
*

Misch- bzw. Durchgangsventile mit Magnetantrieb zur stetigen Regelung von Kalt- und Warmwasseranlagen in geschlossenen Kreisläufen. Flanschausführung, mit Stellungsregelung, Stellungsrückmeldung, Notstellfunktion, Handverstellung.

Zusatz Info

Beim Einsatz als Durchgangsventil ist Eingang B (2) durch den Blindflansch Z155/.. zu verschliessen.

M3P..FYP für mineralölhaltige Medien (Datenblatt N 4454)

Warnung

ACHTUNG!

Das Ventil darf nur als Misch- oder Durchgangsventil, nicht als Verteilventil eingesetzt werden.
