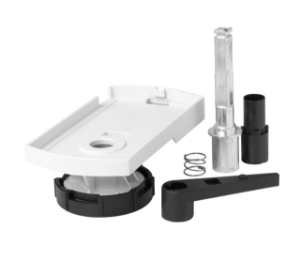

Montage-Set für GDB..1E und GLB..1E Drehantriebe ohne Federrücklauf, für spezielle Ausführungen mit Schaltern oder Potentiometer
Siemens Elektromotorischer Drehantrieb ohne Federrücklauf für Kugelhähne, AC 230 V, 2-Punkt/3-Punkt, 10 Nm,, Art.Nr.: GLB341.9E
Artikelnummer: GLB341.9E
GLB341.9E | S55499-D205
Drehmoment: 10 Nm
Drehwinkel: 90°
Leistungsaufnahme: 5.8 VA, 1.9 W
Stellzeit: 150 s
Kabellänge: 0,9 m
Notstellfunktion: Nein
Stellsignal: 2-Punkt/3-Punkt
Schutzart: IP54
Umgebungstemperatur Betrieb: -32…55 °C
Umgebungsfeuchte Betrieb: 5…95 % r.F.
Abmessungen (B x H x T): 88 x 112 x 143 mm
Montagelage: Senkrecht bis waagrecht
Betriebsspannung: AC 230 V
Stellungsrückmeldung: DC 0...10 V (GLB161.9E)
Hilfsschalter: 0
Siemens Durchgangs-Kugelhahn, Innengewinde, PN40, DN25, kvs 10, Art.Nr.: VAI61.25-10
Artikelnummer: VAI61.25-10
VAI61.25-10 | BPZ:VAI61.25-10
Drehwinkel: 90°
Leckrate: „Wasserdicht“ nach EN 60534-4 L/1, besser Klasse 5
kvs: 10 m³/h
Medium: Wasser , Wasser mit Frostschutz
Mediumstemperatur: -10…120 °C
Ventilkennlinie: Gleichprozentig
Stellverhältnis: > 500
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Messing
Werkstoff Innengarnitur: Messing UNS C35330 (DZR), verchromt
Nenndruck / PN Klasse: PN 40
Anschluss-gewinde: Rp 1"
GQD../GSD..9A: Δpmax: 350 kPa
GQD../GSD..9A: Δps: 1400 kPa
GDB..9E: Δpmax: 350 kPa
GDB..9E: Δps: 1400 kPa
GMA../GLB..9E: Δpmax: 350 kPa
GMA../GLB..9E: Δps: 1400 kPa
GLD..9E Δpmax: 350 kPa
GLD..9E Δps: 1400 kPa
