Nussbaum 84219 Optiflex-Flowpress-Doppel-Anschlusswinkel
mit Wandflansch
PN 10.0
Rotguss CC499K, Kunststoff
Grösse: ½ x 20 x 16 x 75
Hinweis:
L2 = Gewindelänge
mit Wandflansch
PN 10.0
Rotguss CC499K, Kunststoff
Grösse: ½ x 20 x 16 x 75

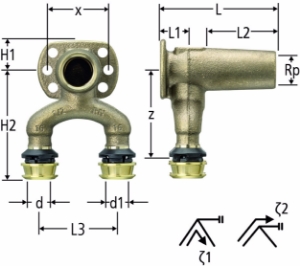

| Rp | d | d1 | z | L | L1 | L2 | L3 | H1 | H2 | x | ζ1 | ζ2 | Grösse | Art.-Nr. | VE | suissetec |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 20 | 16 | 56 | 75 | 18 | 48 | 50 | 19 | 71 | 40 | 2.3 | 2.9 | ½x20x16x75 | 84219.22 | 1 | 343.232 |
Hinweis:
L2 = Gewindelänge
