Hersteller: Siemens , Siemens

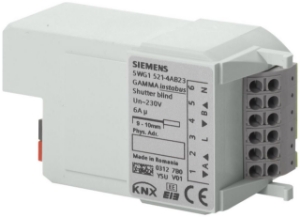

Siemens Jalousieaktor, 2 x AC 230 V, 6 A, Art.Nr.: 5WG1521-4AB23

CHF 213.00
CHF 159.75

Artikelnummer: 5WG1521-4AB23

5WG1521-4AB23 | 5WG1521-4AB23

Bemessungsspannung: AC 230 V

Bemessungsstrom: 6 A

Anzahl-Kanäle: 2

Abmessungen (B x H x T): 47,8 x 86,5 x 36,2 mm

Artikelnummer: 5WG1521-4AB23

2 Kanäle

Elektrisch gegeneinander verriegelte Relais zur Drehsinn-Umschaltung

Integrierte Elektronik zum Erkennen des Ansprechens elektromechanischer Endlageschalter und zur Autokalibrierung der Fahrzeiten von einer Endlage bis zur anderen

Betrieb der Elektronik über Busspannung

Integrierter Busankoppler, Busanschluss über Busklemme

Schutzart: IP 20 im eingebauten Zustand

Getrennte Ansteuerung von je einem Sonnenschutz-, Tür- oder Fensterantrieb mit Wechselstrommotor für AC 230 V und elektromechanischen oder elektronischen Endlageschaltern pro Aktorkanal

Schraubenlose Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig‚ feindrähtig und mehrdrähtig‚ 0‚5...2‚5 mm2

Zur Montage in Automationsmodulbox AP 118 oder Raumautomationsbox AP 641

Zusätzliche Funktionen GAMMA

Kommunikationsobjekte pro Aktorkanal zum Verfahren des Sonnenschutzes in Endlagen bzw. Stoppen des Verfahrens und schrittweisen Verstellens von Jalousielamellen

Kommunikationsobjekte zum direkten Anfahren einer Stellung des Sonnenschutzes und Jalousielamellen über Stellungsangaben als Prozentwert

Automatisches Öffnen der Jalousielamellen bis parametrierte Sollstellung nach nicht unterbrochenem Herabfahren der Jalousie von oberen bis in untere Endlage

Integrierte 1-bit Szenensteuerung zum Speichern/Abrufen von 2 Zwischenstellungen von Jalousie und Lamellen

Integrierte 8-bit Szenensteuerung und Einbindung jedes Kanals in bis zu 8 Szenen

Optionales Objekt „Sonne“ zur Aktivierung/Deaktivierung der Sonnennachlaufsteuerung der Jalousielamellen bei Beschattung mit größtmöglichem Tageslichtanteil

Unterscheidung zwischen Automatik- und Handbetrieb sowie mit automatischer Umschaltung von Automatik- auf Handbetrieb des betroffenen Aktorkanals bei Betätigung eines Bus-Tasters zum manuellen Steuern des zugehörigen Sonnenschutzes

Vorrang Handbetrieb gegenüber Automatik-Positionsbefehlen

Optionaler Zentralbefehl zum Umschalten aller Kanäle auf Automatikbetrieb, zum Fahren des Sonnenschutzes in die untere oder obere Endlage

Alarmobjekt Wind/Regen/Frost pro Kanal zum Fahren des Sonnenschutzes in die parametrierte Sicherheitsstellung und mit Blockieren des Fahrens in eine andere Stellung, solange der Alarm ansteht

Fahrsperreobjekt pro Gerät oder pro Kanal zum Blockieren des Sonnenschutzes in aktueller Stellung (z.B. Reinigen von Außenjalousien)

Statusobjekte pro Aktorkanal zur Abfrage bzw. automatischen Senden von Sonnenschutz- und Lamellenstellung als Prozentwert

Optionale Statusobjekte zum Melden, daß die untere bzw. obere Endlage erreicht ist

Zusatz Info

Die Automationsmodulbox AP 118 oder Raumautomationsbox AP 641 ist getrennt zu bestellen.

Siehe Kapitel Modulares Installationssystem, Raumautomationsbox - Gehäuse.

*
*
*
