Hersteller: Siemens

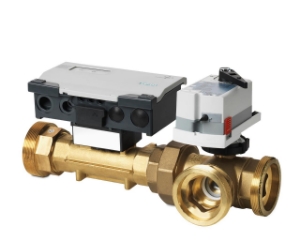

Siemens 3-Weg Mess- und Regelventil,G1B",1.2m3/h, Art.Nr. : EXG4U10E015

CHF 1’321.40
CHF 991.05

Artikelnummer: EXG4U10E015

EXG4U10E015 | S55300-M111

Nenndruck / PN Klasse: PN 16

Betriebsspannung: AC 24 V, DC 24 V

Frequenz: 50 Hz

Leistungsaufnahme: 8.5 VA / 5 W

Kommunikation: Ethernet - BACnet IP , Ethernet - Cloud , RS485 - Modbus RTU

Universal-Eingänge: 2

Universal-Eingänge Signal: Pt1000 , LG-Ni1000 , DC 0…10 V, DC 2…10 V, 4…20 mA

Analog-Ausgänge Anzahl: 1

Analog-Ausgänge: 1

Analog-Ausgänge Signal: DC 2...10 V, DC 0...10 V, DC 4...20 mA

Analog-Eingänge Anzahl: 2

Analog-Eingänge Signal: Pt1000

DN: 15

Volumendurchfluss V: 1,2 m³/h

Volumendurchfluss Vmin: 0,36 m³/h

Δpmax: 200 kPa

Messgenauigkeit: Volumen-Durchfluss: +/- 2% (25...100% V100) , Temperaturdifferenz (bei 20°C): +/- 0.2 K

Regelgenauigkeit Volumendurchfluss: +/- 5 % (25...100 % V100)

kvs: 3.7 m³/h

Stellverhältnis: 1:100

Leckrate: "Wasserdicht" nach EN 60534-4 L/1, besser Klasse 4 Bypass: <1 % vom kvs

Ventilkennlinie: wählbar

Medium: Warmwasser , Heisswasser , Kaltwasser

Mediumstemperatur: 1…120 °C

Betriebsdruck zulässig: 1600 kPa

Werkstoff Ventilkörper: Messing

Werkstoff Innengarnitur: Messing

GLA.. Δpmax: 200 kPa

Liefereinheit: Stück

Artikelnummer: EXG4U10E015

RS485 für Modbus RTU Integration z.B. in Climatix

Ethernet Daisychain für BACnet IP integration in Desigo.

Cloud Einbindung für erweiterte Funktionen mit einer Auswahl von Software-als-Service (SaaS)-Paketen wie z.B. dem Building Operator – einer cloudbasierten Applikation zur Fernüberwachung und – steuerung des gesamten Gebäudebestandes.

Spannungsversorgung AC/DC 24 V

Stellsignal analog DC 0/2...10 V o. 4...20 mA

Gewindeanschluss nach ISO 228/1

Lüftungs- und Klimaanlagen zum wasserseitigen Regeln und zum automatischen hydraulischen Abgleich

Für Kühl-, Kalt-, Warm- und Heisswasser in geschlossenen Kreisläufen

Volumendurchfluss 360...1200 l/h

Beinhaltet folgende 4 Komponenten:

IntelligentValve Regler ASE4U10E / S55845-Z205

Dreiwegventil Sektion (Durchflusssensor + Regelkugelhahn) AVG4E015VBG / S55845-Z250

Stellantrieb GLA161.9E/HR / S55499-D444

Temperaturfühlerpaar EZU10-2615 / S55845-Z229

*
*
*
