Hersteller: Siemens , Siemens

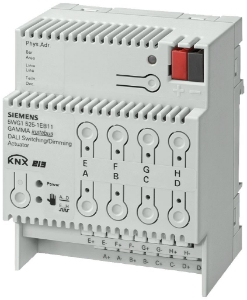

Siemens Schalt-/Dimmaktor, 8 x DALI, 8 EVG pro Ausgang, Art.Nr.: 5WG1525-1EB01

CHF 635.60
CHF 476.70

Artikelnummer: 5WG1525-1EB01

5WG1525-1EB01 | 5WG1525-1EB01

Bemessungsspannung: AC 230 V

Anzahl-Kanäle: 8

Abmessung Breite (1 TE = 18 mm): 4 TE

Artikelnummer: 5WG1525-1EB01

8 DALI-Ausgänge

Steuerleistung für bis zu 8 DALI-EVG pro DALI-Ausgang

Spannungsversorgung der Elektronik und der DALI-Ausgänge über ein integriertes Netzgerät für AC 230 V

Grüne LED zur Betriebsanzeige

Ein Taster zum Anwählen und Umschalten von je 4 DALI-Ausgängen zwischen Bus- und Direktbetrieb

Gelbe LED zur Anzeige, für welche 4 DALI-Ausgänge der Direktbetrieb aktiviert ist

Je 1 rote LED pro DALI-Ausgang zur Anzeige des Schaltzustands bzw. einer Störung (z.B. Leuchtmittel-Ausfall) bei der angeschlossenen Gruppe

Vier Taster-Paare zum Schalten und Dimmen von 4 DALI-Ausgängen im Direktbetrieb, funktionsfähig bei Anliegen von AC 230 V (auch ohne angeschlossene Busspannung und auch bei noch nicht in Betrieb genommener oder unterbrochener Buskommunikation)

Auswahl, ob alle DALI-Ausgänge identisch oder individuell parametrierbar sind

Pro DALI-Ausgang wählbare Betriebsart (Normalbetrieb, Zeitschalterbetrieb 1-stufig oder 2-stufig)

Pro DALI-Ausgang mit Befehlsobjekten zum Schalten Ein/ Aus, Dimmen Heller/Dunkler und Dimmwert-Setzen

Pro DALI-Ausgang wahlweise bis zu 4 hinzufügbare Statusobjekte (Schaltzustand und Leuchtmittelausfall sowie Dimmwert-Status und DALI-Status)

Senden der Statusobjekte auf Abfrage und/oder automatisch nach Änderung

Pro DALI-Ausgang hinzufügbares Objekt zum zeitbegrenzten Einschalten der Beleuchtung bei Nachtbetrieb (Putzbeleuchtung)

Warnen ca. 1 Minute vor dem bevorstehenden Ausschalten durch Dimmen auf 50% des bisherigen Dimmwertes bei Nacht- oder Zeitschalterbetrieb

Einstellbares Aus- und/oder Einschalten eines Kanals über Dimmen Heller/Dunkler, Dimmwert beim Einschalten, Anspringen oder Andimmen eines neuen Dimmwertes, Dimmzeit von 0% auf 100%

Einstellbares Verhalten bei Bus- bzw. Netzspannungsausfall und Bus- bzw. Netzspannungswiederkehr

Hinzufügbares Objekt und integrierte 8-Bit-Szenensteuerung zum Speichern und Wiederherstellen von bis zu 16 Szenen pro DALI-Ausgang

Integrierter Busankoppler nur halbe Standard-Buslast, Busanschluss über Busklemme

Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715

*
*
*
