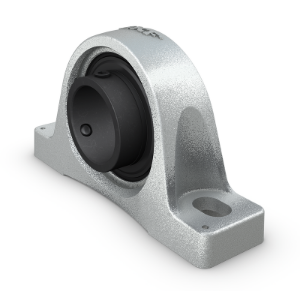

SKF Stehkugellagereinheiten für Hochtemperatur-Anwendungen Art. Nr. SY 20 TF/VA228

Name: SKF Stehkugellagereinheiten für Hochtemperatur-Anwendungen Art. Nr. SY 20 TF/VA228
SKU: SY 20 TF/VA228
Price: 376.50 CHF
Availability: InStock

CHF 376.50

SKF Stehkugellagereinheiten für Hochtemperatur-Anwendungen Art. Nr. SY 20 TF/VA228
Einfahren erforderlich:

Artikelnummer: SY 20 TF/VA228

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Einfahren erforderlich

ANSCHLUSSMASSE

d	20 mm	Wellendurchmesser
d₁	28.2 mm	Schulterdurchmesser Innenring
A	32 mm	Grundbreite
A₁	21 mm	Obere Breite
B	31 mm	Breite Innenring
B₄	4.5 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
H	33.3 mm	Kugeliger Sitz MittenhÃ¶he
H₁	14 mm	StufenhÃ¶he
H₂	64.5 mm	GesamthÃ¶he
J	97 mm	Abstand zwischen Befestigungsschrauben
J	88 mm	Mindestabstand zwischen Befestigungsschrauben
J	106 mm	Maximaler Abstand zwischen Befestigungsschrauben
L	127 mm	Gesamtbreite
N	11.5 mm	Breite FuÃŸschraubenloch
N₁	20.5 mm	Länge FuÃŸschraubenloch
s₁	18.3 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte

BERECHNUNGSDATEN

C	12.7 kN	Dynamische Tragzahl
C₀	6.55 kN	Statische Tragzahl
	260 r/min	Grenzdrehzahl
T	350 Â°C	Begrenzungstemperatur

GEWICHT

Gewicht Lagereinheit

0.56 kg

TOLERANZKLASSE

Stellschraube	M6x0.75
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Befestigungsschrauben, empfohlene Dezimalabmessung
Befestigungsschrauben, empfohlene Zollabmessung
