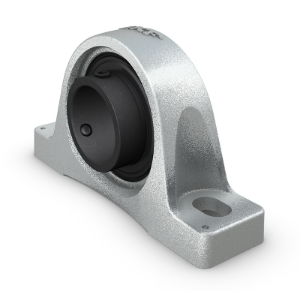

SKF Stehkugellagereinheiten für Hochtemperatur-Anwendungen Art. Nr. SY 25 TF/VA228

Name: SKF Stehkugellagereinheiten für Hochtemperatur-Anwendungen Art. Nr. SY 25 TF/VA228
SKU: SY 25 TF/VA228
Price: 401.30 CHF
Availability: InStock

CHF 401.30

SKF Stehkugellagereinheiten für Hochtemperatur-Anwendungen Art. Nr. SY 25 TF/VA228
Einfahren erforderlich:

Artikelnummer: SY 25 TF/VA228

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Einfahren erforderlich

ANSCHLUSSMASSE

d	25 mm	Wellendurchmesser
d₁	33.74 mm	Schulterdurchmesser Innenring
A	36 mm	Grundbreite
A₁	22 mm	Obere Breite
B	34.1 mm	Breite Innenring
B₄	5 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
H	36.5 mm	Kugeliger Sitz MittenhÃ¶he
H₁	16 mm	StufenhÃ¶he
H₂	70 mm	GesamthÃ¶he
J	102 mm	Abstand zwischen Befestigungsschrauben
J	94 mm	Mindestabstand zwischen Befestigungsschrauben
J	110 mm	Maximaler Abstand zwischen Befestigungsschrauben
L	130 mm	Gesamtbreite
N	11.5 mm	Breite FuÃŸschraubenloch
N₁	19.5 mm	Länge FuÃŸschraubenloch
s₁	19.8 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte

BERECHNUNGSDATEN

C	14 kN	Dynamische Tragzahl
C₀	7.8 kN	Statische Tragzahl
	230 r/min	Grenzdrehzahl
T	350 Â°C	Begrenzungstemperatur

GEWICHT

Gewicht Lagereinheit

0.73 kg

TOLERANZKLASSE

Stellschraube	M6x0.75
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Befestigungsschrauben, empfohlene Dezimalabmessung
Befestigungsschrauben, empfohlene Zollabmessung
