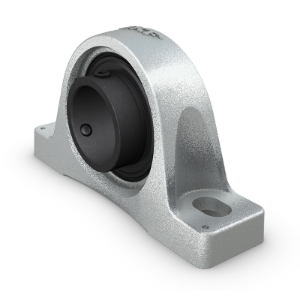

SKF Stehkugellagereinheiten für Hochtemperatur-Anwendungen Art. Nr. SY 30 TF/VA228

Name: SKF Stehkugellagereinheiten für Hochtemperatur-Anwendungen Art. Nr. SY 30 TF/VA228
SKU: SY 30 TF/VA228
Price: 546.00 CHF
Availability: InStock

CHF 546.00

SKF Stehkugellagereinheiten für Hochtemperatur-Anwendungen Art. Nr. SY 30 TF/VA228
Einfahren erforderlich:

Artikelnummer: SY 30 TF/VA228

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Einfahren erforderlich

ANSCHLUSSMASSE

d	30 mm	Wellendurchmesser
d₁	39.7 mm	Schulterdurchmesser Innenring
A	40 mm	Grundbreite
A₁	25 mm	Obere Breite
B	38.1 mm	Breite Innenring
B₄	5 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
H	42.9 mm	Kugeliger Sitz MittenhÃ¶he
H₁	17 mm	StufenhÃ¶he
H₂	82 mm	GesamthÃ¶he
J	117.5 mm	Abstand zwischen Befestigungsschrauben
J	108 mm	Mindestabstand zwischen Befestigungsschrauben
J	127 mm	Maximaler Abstand zwischen Befestigungsschrauben
L	152 mm	Gesamtbreite
N	14 mm	Breite FuÃŸschraubenloch
N₁	23.5 mm	Länge FuÃŸschraubenloch
s₁	22.2 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte

BERECHNUNGSDATEN

C	19.5 kN	Dynamische Tragzahl
C₀	11.2 kN	Statische Tragzahl
	190 r/min	Grenzdrehzahl
T	350 Â°C	Begrenzungstemperatur

GEWICHT

Gewicht Lagereinheit

1.05 kg

TOLERANZKLASSE

Stellschraube	M6x0.75
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Befestigungsschrauben, empfohlene Dezimalabmessung
Befestigungsschrauben, empfohlene Zollabmessung
