Hersteller: SKF

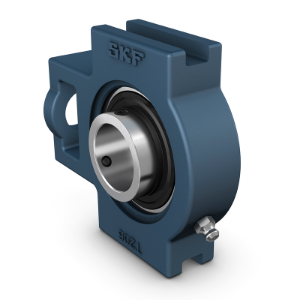

SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TU 25 TF

Name: SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TU 25 TF
SKU: TU 25 TF
Price: 93.80 CHF
Availability: InStock

CHF 93.80

SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TU 25 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: TU 25 TF

Menge:

d	25 mm	Bohrungsdurchmesser
d₁	33.74 mm	Schulterdurchmesser Innenring
A	34 mm	Gesamtbreite
A₁	13.5 mm	Breite der Führungsnut
A₂	25 mm	Breite des Flansches, in dem die Führungsnuten sitzen
A₅	19 mm	Ãœberstand des Enddeckels
B	34.1 mm	Breite des Innenrings
B₁	34.1 mm	Gesamtbreite des Lagers
B₄	5 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
H	91 mm	GesamthÃ¶he
H₁	76 mm	Abstand zwischen FührungsnutbÃ¶den
H₂	53 mm	HÃ¶he des Befestigungsendes
L	100 mm	Gesamtlänge
L₁	64 mm	Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
L₂	10 mm	Länge des Befestigungsendes
L₃	52 mm	Länge der Führungsnut
N	19 mm	Durchmesser FuÃŸschraubenloch
N₁	16 mm	Länge des Befestigungsschlitzes
N₂	33 mm	HÃ¶he des Befestigungsschlitzes
s₁	19.8 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte

Gewicht Lagereinheit

0.86 kg

Stellschraube	M6x0.75
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
