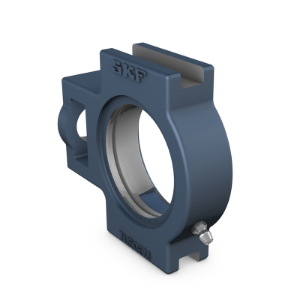

Bild von SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 506 M

Hersteller: SKF

SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 506 M

CHF 59.90

SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 506 M
Material:

Artikelnummer: TU 506 M

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Material

ANSCHLUSSMASSE

D_a	62 mm	Durchmesser des kugeligen Sitzes
A	37 mm	Gesamtbreite
A₁	13.5 mm	Breite der Haltenut
A₂	28 mm	Breite des Flansches, in dem die Haltenut sitzt
A₅	21 mm	Ãœberstand des Enddeckels
H	104 mm	GesamthÃ¶he
H₁	89 mm	Abstand zwischen HaltenutenbÃ¶den
H₂	56 mm	HÃ¶he des Befestigungsendes
L	114 mm	Gesamtlänge
L₁	70 mm	Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
L₂	10 mm	Länge des Befestigungsendes
L₃	57 mm	Länge der Haltenut
N	22 mm	Durchmesser FuÃŸschraubenloch
N₁	16 mm	Länge des Befestigungsschlitzes
N₂	37 mm	HÃ¶he des Befestigungsschlitzes

BERECHNUNGSDATEN

0.92 kg

Gewicht Gehäuse

GEWICHT

Enddeckel

TOLERANZKLASSE
