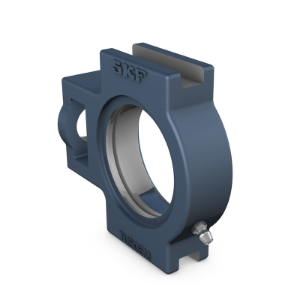

Bild von SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 508 M

Hersteller: SKF

SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 508 M

CHF 88.40

SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 508 M
Material:

Artikelnummer: TU 508 M

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Material

ANSCHLUSSMASSE

D_a	80 mm	Durchmesser des kugeligen Sitzes
A	49 mm	Gesamtbreite
A₁	17.5 mm	Breite der Haltenut
A₂	33 mm	Breite des Flansches, in dem die Haltenut sitzt
A₅	24 mm	Ãœberstand des Enddeckels
H	115 mm	GesamthÃ¶he
H₁	101 mm	Abstand zwischen HaltenutenbÃ¶den
H₂	83 mm	HÃ¶he des Befestigungsendes
L	145 mm	Gesamtlänge
L₁	88 mm	Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
L₂	15 mm	Länge des Befestigungsendes
L₃	83 mm	Länge der Haltenut
N	29 mm	Durchmesser FuÃŸschraubenloch
N₁	19 mm	Länge des Befestigungsschlitzes
N₂	50 mm	HÃ¶he des Befestigungsschlitzes

BERECHNUNGSDATEN

1.7 kg

Gewicht Gehäuse

GEWICHT

Enddeckel

TOLERANZKLASSE
