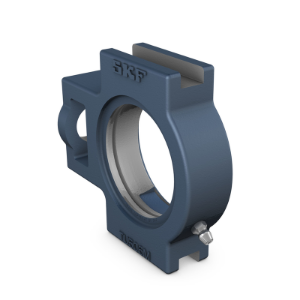

SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TUJ 510

Name: SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TUJ 510
SKU: TUJ 510
Price: 116.20 CHF
Availability: InStock

CHF 116.20

SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TUJ 510
Material:

Artikelnummer: TUJ 510

Menge:

Material

D_a	90 mm	Durchmesser des kugeligen Sitzes
A	49 mm	Gesamtbreite
A₁	16 mm	Breite der Haltenut
A₂	36 mm	Breite des Flansches, in dem die Haltenut sitzt
H	117 mm	GesamthÃ¶he
H₁	102 mm	Abstand zwischen HaltenutenbÃ¶den
H₂	83 mm	HÃ¶he des Befestigungsendes
L	149 mm	Gesamtlänge
L₁	90 mm	Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
L₂	16 mm	Länge des Befestigungsendes
L₃	86 mm	Länge der Haltenut
N	29 mm	Durchmesser FuÃŸschraubenloch
N₁	19 mm	Länge des Befestigungsschlitzes
N₂	49 mm	HÃ¶he des Befestigungsschlitzes

1.65 kg

Gewicht Gehäuse
