Hersteller: SKF

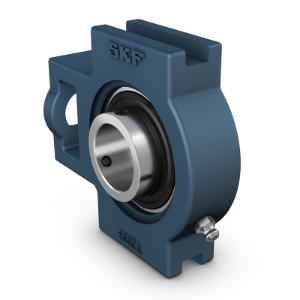

SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TUJ 60 TF

Name: SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TUJ 60 TF
SKU: TUJ 60 TF
Price: 326.10 CHF
Availability: InStock

CHF 326.10

SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TUJ 60 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: TUJ 60 TF

Menge:

d	60 mm	Bohrungsdurchmesser
d₁	75.64 mm	Schulterdurchmesser Innenring
A	60 mm	Gesamtbreite
A₁	22 mm	Breite der Führungsnut
A₂	44 mm	Breite des Flansches, in dem die Führungsnuten sitzen
B	65.1 mm	Breite des Innenrings
B₁	65.1 mm	Gesamtbreite des Lagers
B₄	10 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
H	146 mm	GesamthÃ¶he
H₁	130 mm	Abstand zwischen FührungsnutbÃ¶den
H₂	102 mm	HÃ¶he des Befestigungsendes
L	186 mm	Gesamtlänge
L₁	118 mm	Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
L₂	19 mm	Länge des Befestigungsendes
L₃	100 mm	Länge der Führungsnut
N	35 mm	Durchmesser FuÃŸschraubenloch
N₁	32 mm	Länge des Befestigungsschlitzes
N₂	63.5 mm	HÃ¶he des Befestigungsschlitzes
s₁	39.7 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte

Gewicht Lagereinheit

4.5 kg

Stellschraube	M10x1
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
