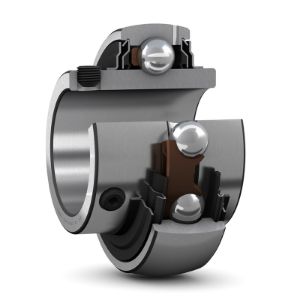

Bild von SKF Spannlager Art. Nr. YAR 206-102-2F
Hersteller: SKF

SKF Spannlager Art. Nr. YAR 206-102-2F

CHF 67.80
SKF Spannlager Art. Nr. YAR 206-102-2F
Bohrungsdurchmesser: 28.575 mm
Außendurchmesser: 62 mm
Breite des Innenrings: 38.1 mm
Breite des Außenrings: 18 mm
Außendurchmesser Innenring: 39.7 mm
Abstand zwischen Stirn und Gewindemitte: 5 mm
Kantenabstand am Innenring: 0.6 mm
Abstand von Stirnseite Sicherung bis Lagermitte: 22.2 mm
Artikelnummer: YAR 206-102-2F

Technische Spezifikationen


ABMESSUNGEN
d28.575 mmBohrungsdurchmesser
D62 mmAußendurchmesser
B38.1 mmBreite des Innenrings
C18 mmBreite des Außenrings
d139.7 mmAußendurchmesser Innenring
B45 mmAbstand zwischen Stirn und Gewindemitte
r1,20.6 mmKantenabstand am Innenring
s122.2 mmAbstand von Stirnseite Sicherung bis Lagermitte
ANSCHLUSSMASSE
19.5 kNDynamische Tragzahl
11.2 kNStatische Tragzahl
0.475 kNErmüdungsgrenzbelastung
6300 r/minGrenzdrehzahl1)
14 Berechnungsfaktor

BERECHNUNGSDATEN
0.32 kgGewicht

GEWICHT
Stellschraube
Sechskantschlüsselgröße für Befestigungsschraube3.175 mm
Empfohlenes Anzugsmoment für Befestigungsschraube4 Nm

TOLERANZKLASSE
EinlageringRIS 206 A



*
*
*
