Hersteller: SKF

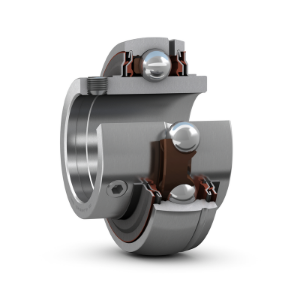

SKF Spannlager Art. Nr. YAR 207-106-2RF/HV

CHF 339.60
SKF Spannlager Art. Nr. YAR 207-106-2RF/HV
Bohrungsdurchmesser: 34.925 mm
Außendurchmesser: 72 mm
Breite des Innenrings: 42.9 mm
Breite des Außenrings: 19 mm
Außendurchmesser Innenring: 46.1 mm
Abstand zwischen Stirn und Gewindemitte: 6 mm
Kantenabstand am Innenring: 1 mm
Abstand von Stirnseite Sicherung bis Lagermitte: 25.4 mm
Artikelnummer: YAR 207-106-2RF/HV

Technische Spezifikationen


ABMESSUNGEN
d34.925 mmBohrungsdurchmesser
D72 mmAußendurchmesser
B42.9 mmBreite des Innenrings
C19 mmBreite des Außenrings
d146.1 mmAußendurchmesser Innenring
B46 mmAbstand zwischen Stirn und Gewindemitte
r1,21 mmKantenabstand am Innenring
s125.4 mmAbstand von Stirnseite Sicherung bis Lagermitte
ANSCHLUSSMASSE
21.6 kNDynamische Tragzahl
15.3 kNStatische Tragzahl
0.655 kNErmüdungsgrenzbelastung
3200 r/minGrenzdrehzahl1)
14 Berechnungsfaktor

BERECHNUNGSDATEN
0.45 kgGewicht

GEWICHT
Stellschraube
Sechskantschlüsselgröße für Befestigungsschraube3.969 mm
Empfohlenes Anzugsmoment für Befestigungsschraube6.5 Nm

TOLERANZKLASSE
EinlageringRIS 207 A



*
*
*
