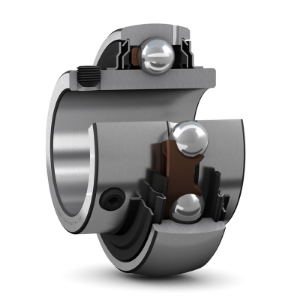

Bild von SKF Spannlager Art. Nr. YAR 208-108-2F
Hersteller: SKF

SKF Spannlager Art. Nr. YAR 208-108-2F

CHF 84.90
SKF Spannlager Art. Nr. YAR 208-108-2F
Bohrungsdurchmesser: 38.1 mm
Außendurchmesser: 80 mm
Breite des Innenrings: 49.2 mm
Breite des Außenrings: 21 mm
Außendurchmesser Innenring: 51.8 mm
Abstand zwischen Stirn und Gewindemitte: 8 mm
Kantenabstand am Innenring: 1 mm
Abstand von Stirnseite Sicherung bis Lagermitte: 30.2 mm
Artikelnummer: YAR 208-108-2F

Technische Spezifikationen


ABMESSUNGEN
d38.1 mmBohrungsdurchmesser
D80 mmAußendurchmesser
B49.2 mmBreite des Innenrings
C21 mmBreite des Außenrings
d151.8 mmAußendurchmesser Innenring
B48 mmAbstand zwischen Stirn und Gewindemitte
r1,21 mmKantenabstand am Innenring
s130.2 mmAbstand von Stirnseite Sicherung bis Lagermitte
ANSCHLUSSMASSE
30.7 kNDynamische Tragzahl
19 kNStatische Tragzahl
0.8 kNErmüdungsgrenzbelastung
4800 r/minGrenzdrehzahl1)
14 Berechnungsfaktor

BERECHNUNGSDATEN
0.65 kgGewicht

GEWICHT
Stellschraube
Sechskantschlüsselgröße für Befestigungsschraube3.969 mm
Empfohlenes Anzugsmoment für Befestigungsschraube6.5 Nm

TOLERANZKLASSE
EinlageringRIS 208 A



*
*
*

Technische Spezifikationen


ABMESSUNGEN
d38.1 mmBohrungsdurchmesser
D80 mmAußendurchmesser
B49.2 mmBreite des Innenrings
C21 mmBreite des Außenrings
d151.8 mmAußendurchmesser Innenring
B48 mmAbstand zwischen Stirn und Gewindemitte
r1,21 mmKantenabstand am Innenring
s130.2 mmAbstand von Stirnseite Sicherung bis Lagermitte
ANSCHLUSSMASSE
30.7 kNDynamische Tragzahl
19 kNStatische Tragzahl
0.8 kNErmüdungsgrenzbelastung
4800 r/minGrenzdrehzahl1)
14 Berechnungsfaktor

BERECHNUNGSDATEN
0.65 kgGewicht

GEWICHT
Stellschraube
Sechskantschlüsselgröße für Befestigungsschraube3.969 mm
Empfohlenes Anzugsmoment für Befestigungsschraube6.5 Nm

TOLERANZKLASSE
EinlageringRIS 208 A
