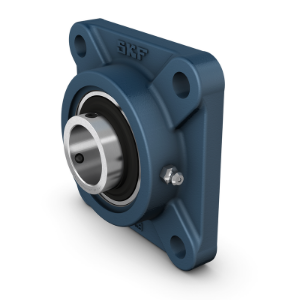

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FYJ 100 TF

Name: SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FYJ 100 TF
SKU: FYJ 100 TF
Price: 1181.60 CHF
Availability: InStock

CHF 1’181.60

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FYJ 100 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: FYJ 100 TF

Menge:

d	100 mm	Bohrungsdurchmesser
d₁	124.8 mm	AuÃŸendurchmesser Innenring
A	70 mm	Gesamtbreite
A₁	25 mm	Flanschbreite
A₃	3.2 mm	Tiefe der Zentriereindrehung
B	98.4 mm	Breite des Innenrings
B₄	18 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
D_b1	207 mm	Oberer AuÃŸendurchmesser
D_b2	221 mm	Unterer AuÃŸendurchmesser
D_c	215.9 mm	Durchmesser Zentriervertiefung im Gehäuse
J	210 mm	Abstand zwischen Befestigungsschrauben
L	265 mm	Gesamtlänge
N	27 mm	Durchmesser FuÃŸschraubenloch
s₁	63.4 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte
T	107.5 mm	Gesamtbreite der Einheit

Gewicht Lagereinheit

14 kg

Stellschraube	M12x1.5
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Empfohlener Durchmesser für Befestigungsschrauben, mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll
