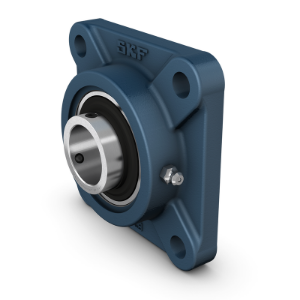

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FYJ 20 TF

Name: SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FYJ 20 TF
SKU: FYJ 20 TF
Price: 69.40 CHF
Availability: InStock

CHF 69.40

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FYJ 20 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: FYJ 20 TF

Menge:

d	20 mm	Bohrungsdurchmesser
d₁	28.2 mm	AuÃŸendurchmesser Innenring
A	25.5 mm	Gesamtbreite
A₁	11 mm	Flanschbreite
A₃	3.2 mm	Tiefe der Zentriereindrehung
B	31 mm	Breite des Innenrings
B₄	4.5 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
D_b1	58 mm	Oberer AuÃŸendurchmesser
D_b2	64 mm	Unterer AuÃŸendurchmesser
D_c	68.3 mm	Durchmesser Zentriervertiefung im Gehäuse
J	64 mm	Abstand zwischen Befestigungsschrauben
L	86 mm	Gesamtlänge
N	12 mm	Durchmesser FuÃŸschraubenloch
s₁	18.3 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte
T	33.3 mm	Gesamtbreite der Einheit

Gewicht Lagereinheit

0.52 kg

Stellschraube	M6x0.75
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Empfohlener Durchmesser für Befestigungsschrauben, mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll
