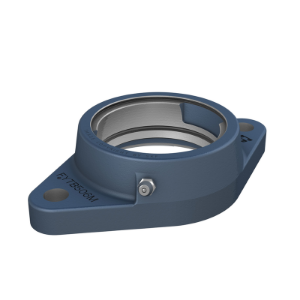

SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 503 M

Name: SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 503 M
SKU: FYTB 503 M
Price: 28.50 CHF
Availability: InStock

CHF 28.50

SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 503 M
Werkstoff:

Artikelnummer: FYTB 503 M

Menge:

Werkstoff

D_a	40 mm	Durchmesser des kugeligen Sitzes
D_b1	50 mm	Oberer AuÃŸendurchmesser
D_b2	57 mm	Unterer AuÃŸendurchmesser
D_c	50.8 mm	Zentrierdurchmesser
A	26 mm	Gesamtbreite
A₁	11 mm	Flanschbreite
A₂	17 mm	Axiale Position des kugeligen Sitzes (von Aufspannfläche)
A₃	3.2 mm	Tiefe der Zentriereindrehung
H	98.5 mm	GesamthÃ¶he
J	76.5 mm	Abstand zwischen Befestigungsschrauben
L	57 mm	Gesamtlänge
N	11.5 mm	Durchmesser FuÃŸschraubenloch

0.24 kg

Gewicht Gehäuse

Empfohlener Durchmesser für Befestigungsschrauben, mm	10 mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll	0.375 in
