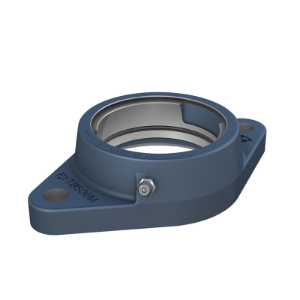

Bild von SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 504 M

Hersteller: SKF

SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 504 M

CHF 29.00

SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 504 M
Werkstoff:

Artikelnummer: FYTB 504 M

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Werkstoff

ANSCHLUSSMASSE

D_a	47 mm	Durchmesser des kugeligen Sitzes
D_b1	58 mm	Oberer AuÃŸendurchmesser
D_b2	60.5 mm	Unterer AuÃŸendurchmesser
D_c	50.8 mm	Zentrierdurchmesser
A	29.5 mm	Gesamtbreite
A₁	11 mm	Flanschbreite
A₂	19 mm	Axiale Position des kugeligen Sitzes (von Aufspannfläche)
A₃	3.2 mm	Tiefe der Zentriereindrehung
A₅	20.5 mm	Ãœberstand des Enddeckels
H	112 mm	GesamthÃ¶he
J	90 mm	Abstand zwischen Befestigungsschrauben
L	60.5 mm	Gesamtlänge
N	11.5 mm	Durchmesser FuÃŸschraubenloch

BERECHNUNGSDATEN

0.29 kg

Gewicht Gehäuse

GEWICHT

Empfohlener Durchmesser für Befestigungsschrauben, mm	10 mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll	0.375 in

TOLERANZKLASSE

Enddeckel

ECY 204
