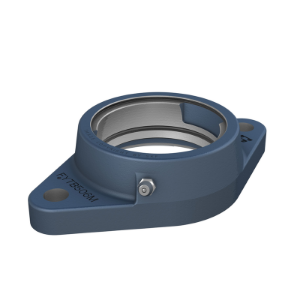

Bild von SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 506 M

Hersteller: SKF

SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 506 M

CHF 37.20

SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 506 M
Werkstoff:

Artikelnummer: FYTB 506 M

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Werkstoff

ANSCHLUSSMASSE

D_a	62 mm	Durchmesser des kugeligen Sitzes
D_b1	77 mm	Oberer AuÃŸendurchmesser
D_b2	83 mm	Unterer AuÃŸendurchmesser
D_c	76.2 mm	Zentrierdurchmesser
A	32.5 mm	Gesamtbreite
A₁	13 mm	Flanschbreite
A₂	20 mm	Axiale Position des kugeligen Sitzes (von Aufspannfläche)
A₃	3.2 mm	Tiefe der Zentriereindrehung
A₅	22.5 mm	Ãœberstand des Enddeckels
H	141.5 mm	GesamthÃ¶he
J	116.5 mm	Abstand zwischen Befestigungsschrauben
L	83 mm	Gesamtlänge
N	11.5 mm	Durchmesser FuÃŸschraubenloch

BERECHNUNGSDATEN

0.56 kg

Gewicht Gehäuse

GEWICHT

Empfohlener Durchmesser für Befestigungsschrauben, mm	10 mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll	0.375 in

TOLERANZKLASSE

Enddeckel

ECY 206
