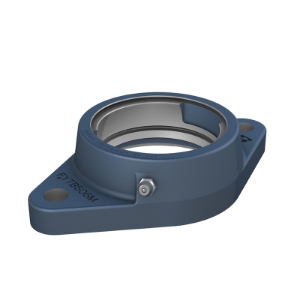

Bild von SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 507 M

Hersteller: SKF

SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 507 M

CHF 40.90

SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 507 M
Werkstoff:

Artikelnummer: FYTB 507 M

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Werkstoff

ANSCHLUSSMASSE

D_a	72 mm	Durchmesser des kugeligen Sitzes
D_b1	88 mm	Oberer AuÃŸendurchmesser
D_b2	96 mm	Unterer AuÃŸendurchmesser
D_c	88.9 mm	Zentrierdurchmesser
A	34.5 mm	Gesamtbreite
A₁	13 mm	Flanschbreite
A₂	21 mm	Axiale Position des kugeligen Sitzes (von Aufspannfläche)
A₃	3.2 mm	Tiefe der Zentriereindrehung
A₅	24.5 mm	Ãœberstand des Enddeckels
H	156 mm	GesamthÃ¶he
J	130 mm	Abstand zwischen Befestigungsschrauben
L	96 mm	Gesamtlänge
N	14 mm	Durchmesser FuÃŸschraubenloch

BERECHNUNGSDATEN

0.75 kg

Gewicht Gehäuse

GEWICHT

Empfohlener Durchmesser für Befestigungsschrauben, mm	12 mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll	0.5 in

TOLERANZKLASSE

Enddeckel

ECY 207
