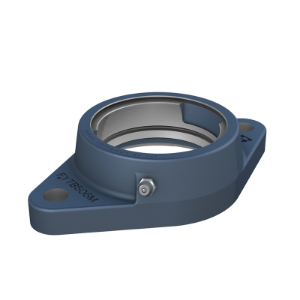

Bild von SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 510 M

Hersteller: SKF

SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 510 M

CHF 65.00

SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 510 M
Werkstoff:

Artikelnummer: FYTB 510 M

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Werkstoff

ANSCHLUSSMASSE

D_a	90 mm	Durchmesser des kugeligen Sitzes
D_b1	107 mm	Oberer AuÃŸendurchmesser
D_b2	116 mm	Unterer AuÃŸendurchmesser
D_c	101.6 mm	Zentrierdurchmesser
A	43 mm	Gesamtbreite
A₁	15 mm	Flanschbreite
A₂	28 mm	Axiale Position des kugeligen Sitzes (von Aufspannfläche)
A₃	3.2 mm	Tiefe der Zentriereindrehung
A₅	33 mm	Ãœberstand des Enddeckels
H	189 mm	GesamthÃ¶he
J	157 mm	Abstand zwischen Befestigungsschrauben
L	116 mm	Gesamtlänge
N	18 mm	Durchmesser FuÃŸschraubenloch

BERECHNUNGSDATEN

1.3 kg

Gewicht Gehäuse

GEWICHT

Empfohlener Durchmesser für Befestigungsschrauben, mm	16 mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll	0.625 in

TOLERANZKLASSE

Enddeckel

ECY 210
