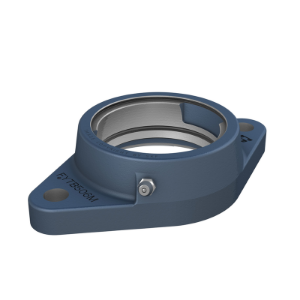

Bild von SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 509 M

Hersteller: SKF

SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 509 M

CHF 52.80

SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 509 M
Werkstoff:

Artikelnummer: FYTB 509 M

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Werkstoff

ANSCHLUSSMASSE

D_a	85 mm	Durchmesser des kugeligen Sitzes
D_b1	102 mm	Oberer AuÃŸendurchmesser
D_b2	111 mm	Unterer AuÃŸendurchmesser
D_c	98.4 mm	Zentrierdurchmesser
A	39 mm	Gesamtbreite
A₁	14 mm	Flanschbreite
A₂	24 mm	Axiale Position des kugeligen Sitzes (von Aufspannfläche)
A₃	3.2 mm	Tiefe der Zentriereindrehung
A₅	26.5 mm	Ãœberstand des Enddeckels
H	178.5 mm	GesamthÃ¶he
J	148.5 mm	Abstand zwischen Befestigungsschrauben
L	111 mm	Gesamtlänge
N	16 mm	Durchmesser FuÃŸschraubenloch

BERECHNUNGSDATEN

1.1 kg

Gewicht Gehäuse

GEWICHT

Empfohlener Durchmesser für Befestigungsschrauben, mm	14 mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll	0.5625 in

TOLERANZKLASSE

Enddeckel

ECY 209
