Kurzinformation

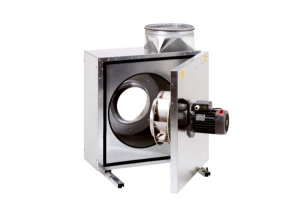

Schallgedämmte Abluftbox, DN 250, Wechselstrom

Produktbeschreibung

Merkmale

• Die Baureihe wurde speziell für die harten Betriebsbedingungen eines Küchenabluftventilators entwickelt. Der Motor ist vom Luftstrom getrennt.
• Doppelwandiges Gehäuse aus verzinktem Stahlblech für hohe Ansprüche an besonders niedrige Geräuschpegel.
• Förderung mittlerer bis großer Luftmengen bei hohen Widerständen.
• Unempfindlich gegen heiße Fördermedien bis 120° C.
• Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen, mit Doppeldichtlippen.
• Mit Montageschiene und 4 Schwingungsdämpfern.
• Ventilatoreinheit für Reinigung und Wartung ausschwenkbar.
• Motor außerhalb des Luftstroms platziert.
• Mit Kondensatablauf, wenn der Ausblasstutzen nach oben zeigt.
• Druckstarke Radiallaufräder mit rückwärtsgekrümmten Schaufeln.

Motor

• Motor mittels Spannungsminderung regelbar.
• Thermokontakte sind auf Klemmen geführt.
• Motorvollschutz durch externes Auslösegerät vom Typ MAICO MVE 10.
• Schutzart IP X4 bei geschlossenem Gehäusedeckel sowie saug- und druckseitigem Rohranschluss.

Montagehinweise

• Einbau mit Ausblasstutzen nach oben, rechts oder links.
• Bei Montage mit Ausblasstutzen nach rechts oder links zeigend, ist der bauseitige Umbau der Revisionstür notwendig.

Elektrischer Anschluss

• Außenliegender Klemmenkasten mit Kabelverschraubung.

Sicherheitshinweise

• Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter anbringen.
