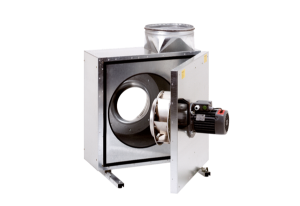

Bild von Maico EKR 31-2 - Schallgedämmte Abluftbox, DN 315, Wechselstrom - Art.-Nr.: 0080.0884
Hersteller: Maico , Maico

Maico EKR 31-2 - Schallgedämmte Abluftbox, DN 315, Wechselstrom - Art.-Nr.: 0080.0884

CHF 3’076.40

Artikel: EKR 31-2

Fördervolumen: 3.400 m³/h

FördervolumenNenn: 1.934 m³/h

Druck pfs, Nenn: 716 Pa

Drehzahl nNenn: 2.723 1/min

Drehzahl: 2.890 1/min

Drehzahlsteuerbar ✔

Nennleistung: 722 W

INenn: 3,2 A

IMax: 4,1 A

Schutzart: IP X4

Wärmeklasse: F

Material Gehäuse: Stahlblech, verzinkt Gewicht 47,5 kg

Ventilator ausschwenkbar ✔

Nennweite: 315 mm

Fördermitteltemperatur bei IMax -20 °C bis 120 °C

Umgebungstemperatur: 80 °C

EAN 4012799808848

Artikelnummer: 0080.0884

Artikelnummer: 0080.0884

Kurzinformation

Schallgedämmte Abluftbox, DN 315, Wechselstrom

Produktbeschreibung

Merkmale

  • Die Baureihe wurde speziell für die harten Betriebsbedingungen eines Küchenabluftventilators entwickelt. Der Motor ist vom Luftstrom getrennt.
  • Doppelwandiges Gehäuse aus verzinktem Stahlblech für hohe Ansprüche an besonders niedrige Geräuschpegel.
  • Förderung mittlerer bis großer Luftmengen bei hohen Widerständen.
  • Unempfindlich gegen heiße Fördermedien bis 120° C.
  • Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen, mit Doppeldichtlippen.
  • Mit Montageschiene und 4 Schwingungsdämpfern.
  • Ventilatoreinheit für Reinigung und Wartung ausschwenkbar.
  • Motor außerhalb des Luftstroms platziert.
  • Mit Kondensatablauf, wenn der Ausblasstutzen nach oben zeigt.
  • Druckstarke Radiallaufräder mit rückwärtsgekrümmten Schaufeln.

Motor

  • Motor mittels Spannungsminderung regelbar.
  • Thermokontakte sind auf Klemmen geführt.
  • Motorvollschutz durch externes Auslösegerät vom Typ MAICO MVE 10.
  • Schutzart IP X4 bei geschlossenem Gehäusedeckel sowie saug- und druckseitigem Rohranschluss.

Montagehinweise

  • Einbau mit Ausblasstutzen nach oben, rechts oder links.
  • Bei Montage mit Ausblasstutzen nach rechts oder links zeigend, ist der bauseitige Umbau der Revisionstür notwendig.

Elektrischer Anschluss

  • Außenliegender Klemmenkasten mit Kabelverschraubung.

Sicherheitshinweise

  • Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter anbringen.
*
*
*
