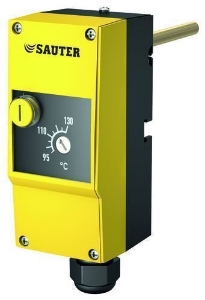

Eigenschaften
Regeln und Überwachen der Temperatur von Flüssigkeiten in Bädern, Behältern, Rohrleitungen und Kanälen
Varianten als Temperaturwächter (TW), Sicherheitstemperaturwächter (STW), Temperaturbegrenzer (TB) oder Sicherheitstemperaturbegrenzer (STB)
Thermostat mit Fernfühler
Anlegethermostat
Kapillarrohrthermostat mit oder ohne Schutzrohr
Doppelthermostat, z. B. als TW und STB
Gemäss DGRL 97/23/EG (2014/68/EU) nach Kat. IV eingestuft (TUC207F003 und TUC407F001)
Durch die Temperaturkompensation wird die Schaltpunktverschiebung auf ein Minimum reduziert
Schutzrohr 100 mm beigelegt
Produktdatenblatt: http://www.sauter-controls.com/uploads/tx_cabagpdm/867249.pdf
Sauter Druckwächter, 0...6 bar, Fühler aus rostfreiem Stahl, Art.Nr. : DSF143F001
Artikelnummer: DSF143F001
Einstellbereich: 0...6 bar
Schaltdifferenz: 0,3...1,5 bar
Max. Druck: 16 bar
Max. Fühlertemp.: 110 °C
Zul. Vakuumbelastbarkeit: -1 bar
Gewicht: 0,5 kg
Sauter Differenzdruckschalter 0.25-2.5bar - Art.-Nr.: DSD140F002
Typ: DSD140F002
Einstellbereich: 0,25...2,5 bar
Siemens Dreiwegventil, Flansch, PN16, DN80, kvs 100, Art.Nr.: VXF42.80-100
Artikelnummer: VXF42.80-100
VXF42.80-100 | S55204-V141
Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm
Leckrate: 0...0,02 % des kvs-Wertes
Leckrate Bypass: 0,5...2 % des kvs-Wertes
DN: 80
kvs: 100 m³/h
Mediumstemperatur: -10…150 °C
Ventilkennlinie: Durchgang: gleichprozentig , Durchgang: kvs 250/400 linear , Bypass: linear
Stellverhältnis: DN 15 .. 25: >50 , DN 32...150: >100
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5
Nenndruck / PN Klasse: PN 16
SAX..: Δpmax: 75 kPa
SAV..: Δpmax: 225 kPa
SKD..: Δpmax: 125 kPa
SKB..: Δpmax: 400 kPa
Siemens Dreiwegventil, Flansch, PN16, DN65, kvs 63, Art.Nr.: VXF42.65-63
Artikelnummer: VXF42.65-63
VXF42.65-63 | S55204-V139
Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm
Leckrate: 0...0,02 % des kvs-Wertes
Leckrate Bypass: 0,5...2 % des kvs-Wertes
DN: 65
kvs: 63 m³/h
Mediumstemperatur: -10…150 °C
Ventilkennlinie: Durchgang: gleichprozentig , Durchgang: kvs 250/400 linear , Bypass: linear
Stellverhältnis: DN 15 .. 25: >50 , DN 32...150: >100
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5
Nenndruck / PN Klasse: PN 16
SAX..: Δpmax: 150 kPa
SAV..: Δpmax: 400 kPa
SKD..: Δpmax: 200 kPa
SKB..: Δpmax: 400 kPa
