Eigenschaften

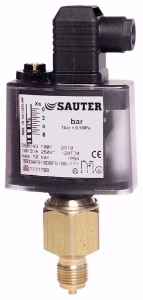

• Zum Regeln und Überwachen von Drücken in Flüssigkeiten, Gasen und Dämpfen
• Einstellbarer unterer Schaltpunkt
• Einstellbare Schaltdifferenz
• Plombierbar
• Druckfühler aus Messing für nicht aggressive Medien (DSB)
• Druckfühler aus nicht rostendem Stahl für aggressive Medien (DSF)
Technische Daten
Elektrische Versorgung
Max. Belastung als Goldkontakt 1) 400 mA, 24 V, 10 VA
Min. Belastung als Goldkontakt 4 mA, 5 V
Max. Belastung als Silberkontakt 10(4) A, 250 V~, 50 W, 250 V=
Min. Belastung als Silberkontakt 100 mA, 24 V
Kenngrössen
Druckanschluss G½'' A
Umgebungsbedingungen
Zul. Umgebungstemperatur –20...70 °C
Mediumstemperatur ≤110 °C
Konstruktiver Aufbau
Gehäuse Transparente Abdeckung
Gehäusematerial Schlagfester Thermoplast
Gerätestecker Normstecker mit Leitungsdose für Kabel Ø 6...10 mm
Normen, Richtlinien
Schutzart 2) IP 65 (EN 60529)
Schutzklasse I (IEC 60730)
Prüfkennzeichen 3) TÜV
DWFS (SDBFS) ID: 0000006024
DGRL VdTÜV-Merkblatt Druck 100
Kat. IV (als SDBFS)
EN 12952-11, EN 12963-9
TRD 604, Blatt 1 und Blatt 2
Schiffszulassung Germanischer Lloyd (GL) ID: 42652-02HH
Lloyds Register ID: 02/20038 (E1)
CE-Konformität nach EMV-Richtlinie 2004/108/EG EN 61000-6-1, EN 61000-6-2,
EN 61000-6-3, EN 61000-6-4
Niederspannungsrichtlinie 2006/95/EG
EN 60730-1, EN 60730-2-6
Sauter TUC106F001 - Universalthermostat Sauter
Typ: TUC106F001
Einstellbereich: 40...120 °C
Typ: TW
Schaltdifferenz: Ca. 5,6 K
Kapillarrohrlänge: 0.7 m
Schutzrohr: 100 mm, Messing
Max. Temp. Fühler: 200 °C
Sauter Differenzdruckschalter 0.25-2.5bar - Art.-Nr.: DSD140F002
Typ: DSD140F002
Einstellbereich: 0,25...2,5 bar
Siemens Dreiwegventil, Flansch, PN16, DN80, kvs 100, Art.Nr.: VXF42.80-100
Artikelnummer: VXF42.80-100
VXF42.80-100 | S55204-V141
Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm
Leckrate: 0...0,02 % des kvs-Wertes
Leckrate Bypass: 0,5...2 % des kvs-Wertes
DN: 80
kvs: 100 m³/h
Mediumstemperatur: -10…150 °C
Ventilkennlinie: Durchgang: gleichprozentig , Durchgang: kvs 250/400 linear , Bypass: linear
Stellverhältnis: DN 15 .. 25: >50 , DN 32...150: >100
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5
Nenndruck / PN Klasse: PN 16
SAX..: Δpmax: 75 kPa
SAV..: Δpmax: 225 kPa
SKD..: Δpmax: 125 kPa
SKB..: Δpmax: 400 kPa
Siemens Dreiwegventil, Flansch, PN16, DN65, kvs 63, Art.Nr.: VXF42.65-63
Artikelnummer: VXF42.65-63
VXF42.65-63 | S55204-V139
Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm
Leckrate: 0...0,02 % des kvs-Wertes
Leckrate Bypass: 0,5...2 % des kvs-Wertes
DN: 65
kvs: 63 m³/h
Mediumstemperatur: -10…150 °C
Ventilkennlinie: Durchgang: gleichprozentig , Durchgang: kvs 250/400 linear , Bypass: linear
Stellverhältnis: DN 15 .. 25: >50 , DN 32...150: >100
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5
Nenndruck / PN Klasse: PN 16
SAX..: Δpmax: 150 kPa
SAV..: Δpmax: 400 kPa
SKD..: Δpmax: 200 kPa
SKB..: Δpmax: 400 kPa
