Eigenschaften
• Einstellbare Raumtemperatur als Sollwert anhand aufgedruckter Temperaturskala
• Varianten zu den Standardgeräten wie z. B. thermische Rückführung, Nachtabsenkung, Ventilatorschalter und Schalter für Heizen-Kühlen sind erhältlich
• Sollwertsteller mit mechanischer min. und max. Begrenzung des Einstellbereiches

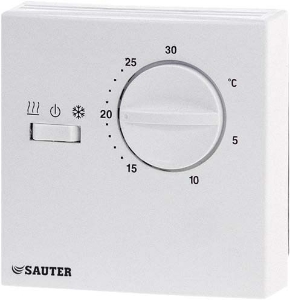

Herstellernummer: TSH676F002
Technische Daten
Belastung bei TSO672F001 fur Kuhlen 5(1,5) A
230 V~ 10(2,5) A,
24 V= max. 1 A,
24 V~ min. 0,2 A
Kenngrössen
Einstellbereich 5...30 °C
Nachtabsenkung (N/R) Ca. 5 K
Zeitkonstante in Luft ruhend 17 min
Zeitkonstante in Luft bewegt (0,2 m/s) 13 min
Thermische Rückführung
Proportionalband Ca. 3 K
Kürzeste Schaltperiode Ca. 19 min (E = 0,5)
Umgebungsbedingungen
Zul. Umgebungstemperatur 0...50 °C
Konstruktiver Aufbau
Gewicht 0,11 kg
Masse 76 × 76 mm
Gehäse Reinweiss (RAL 9010)
Gehäsematerial Schwer entflammbarer Thermoplast
Montage Wand/Unterputz
Kabeleinfürung Rükseitig
Sockel Schwarzer Thermoplast mit Membransensor und Kontaktsystem
Schraubklemmen Fü elektrische Leitungen bis 1,5 mm²
Normen, Richtlinien
Schutzart IP 20 (EN 60529)
Schutzklasse II (IEC 60730)
CE-Konformität nach
EMV-Richtlinie 2004/108/EG EN 60730-1, EN 60730-2-9
Niederspannungsrichtlinie 2006/95/EG EN 60730-1
