Eigenschaften:
• Einstellbare Raumtemperatur als Sollwert anhand aufgedruckter Temperaturskala
• Umschalten von Heizen auf Kühlen mittels Schalter oder Anschlussart
• Kippschalter EIN/AUS für die Netzspannung, je nach Typ weitere Schiebeschalter für Betriebsart und Ventilator
• Konstantere Raumtemperatur durch thermische Rückführung
• Geeignet für die Wandmontage oder Montage auf Unterputzdosen
• Sollwertsteller mit mechanischer min. und max. Begrenzung des Einstellbereiches
• Ansteuerung 2-Punkt getaktet
• Individuelle Einzelraum-Temperaturregelung in Wohn- und Geschäftsräumen zur Ansteuerung von z. B. Elektroheizungen, thermischen Antrieben oder auch Ventilatoren oder Kühlaggregaten in Klimaanlagen.
Technische Daten
Elektrische Versorgung
Speisespannung 230 V~, ca. ±10%, 50...60 Hz
Belastung 6(3) A, 230 V~
Belastung Ventilator 6(3) A, 230 V~
Kenngrössen
Einstellbereich 5...30 °C
Proportionalband 3 K
Hysterese Ca. ±0,1...0,5 K
Kürzeste Schaltperiode Ca. 19 min (E = 0,5)
Zeitkonstante in Luft ruhend 20 min
Totzeit in Luft ruhend 2 min
Zeitkonstante in Luft bewegt (0,2 m/s) 15 min
Totzeit in Luft bewegt (0,2 m/s) 1 min
Umgebungsbedingungen
Zul. Umgebungstemperatur 0...55 °C
Konstruktiver Aufbau
Gewicht 0,18 kg
Gehäuse Reinweiss (RAL 9010)
Gehäusematerial Schwer entflammbarer Thermoplast (Brandklasse UL94 HB)
Sockel Schwarzer Thermoplast mit Bimetallsensor und Kontakt-Schnappsystem mit Permanentmagnet
Kabeleinführung Rückseitig
Schraubklemmen Für elektrische Leitungen bis 2,5 mm²
Normen, Richtlinien
Schutzart IP 30 (EN 60529)
Schutzklasse II (IEC 60730

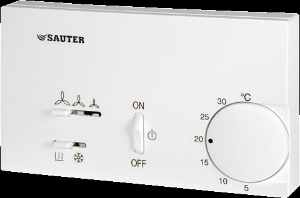

Sauter TSHK672F001 Fan-Coil-Raumtemperaturregler, Sequenz Heizen/Kühlen Sauter
Typ: TSHK672F001
Anzahl Schalter: 2
