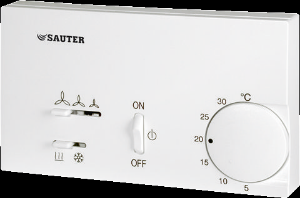

Sauter TSHK642F001 Fan-Coil-Raumtemperaturregler elektromechanisch Sauter

Eigenschaften:

• Einstellbare Raumtemperatur als Sollwert anhand aufgedruckter Temperaturskala

• Umschalten von Heizen auf Kühlen mittels Schalter oder Anschlussart

• Kippschalter EIN/AUS für die Netzspannung, je nach Typ weitere Schiebeschalter für Betriebsart und Ventilator

• Konstantere Raumtemperatur durch thermische Rückführung

• Geeignet für die Wandmontage oder Montage auf Unterputzdosen

• Sollwertsteller mit mechanischer min. und max. Begrenzung des Einstellbereiches

• Ansteuerung 2-Punkt getaktet

• Individuelle Einzelraum-Temperaturregelung in Wohn- und Geschäftsräumen zur Ansteuerung von z. B. Elektroheizungen, thermischen Antrieben oder auch Ventilatoren oder Kühlaggregaten in Klimaanlagen.

Technische Daten

Elektrische Versorgung

Speisespannung 230 V~, ca. ±10%, 50...60 Hz

Belastung 6(3) A, 230 V~

Belastung Ventilator 6(3) A, 230 V~

Kenngrössen

Einstellbereich 5...30 °C

Proportionalband 3 K

Hysterese Ca. ±0,1...0,5 K

Kürzeste Schaltperiode Ca. 19 min (E = 0,5)

Zeitkonstante in Luft ruhend 20 min

Totzeit in Luft ruhend 2 min

Zeitkonstante in Luft bewegt (0,2 m/s) 15 min

Totzeit in Luft bewegt (0,2 m/s) 1 min

Umgebungsbedingungen

Zul. Umgebungstemperatur 0...55 °C

Konstruktiver Aufbau

Gewicht 0,18 kg

Gehäuse Reinweiss (RAL 9010)

Gehäusematerial Schwer entflammbarer Thermoplast (Brandklasse UL94 HB)

Sockel Schwarzer Thermoplast mit Bimetallsensor und Kontakt-Schnappsystem mit Permanentmagnet

Kabeleinführung Rückseitig

Schraubklemmen Für elektrische Leitungen bis 2,5 mm²

Normen, Richtlinien

Schutzart IP 30 (EN 60529)

Schutzklasse II (IEC 60730
